OXYGEN-NET

Note

注意：これはオプション機能であり、ライセンスが必要です。

OXYGEN-NETは、同じEthernetネットワーク内の複数のDEWE3システムを組み合わせて、1つの高チャネル数の測定システムにできます。1台以上の Master ユニットを使用してこれらのシステムを同期および制御することができます。

OXYGEN-NET構成の各システムには、一意のホスト名が必要です。例えば、複数のDEWE3-A4システムを使用する場合は、DEWE3-A4-1、DEWE3-A4-2のように名前を付けます。ホスト名は、Windowsの設定(図 Fig. 627 を参照)で Control panel → All Control Panel Items → System → Computer name から変更できます。

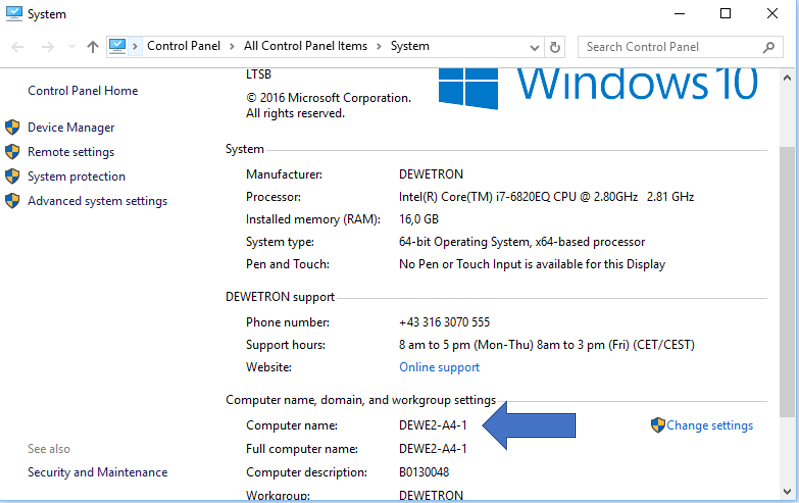

ホスト名の変更

Fig. 627 ホスト名の変更

用語

この用語集は、このチャプターで使用される主要な用語を定義します。

  • 取得マスター：すべてのノードで同期取得開始を調整する責任を持つ上位マスター。

  • マスター ユニット：スレーブユニットを管理および制御するデバイス。スレーブユニットからデータを問い合わせます。OXYGEN-NETシステムでは、複数のデバイスが マスターユニットとして動作できますが、マスターユニットは同時にスレーブユニットとしては機能できません。

  • マスターグループ：同じ記録IDを共有するマスターユニットのグループ。

  • 測定単位：測定を実行でき、 OXYGEN-NETシステムに統合できるDEWETRONデバイスです。

  • マルチマスターシステム：1台以上のスレーブユニットが複数 （>1） のマスターユニットによって管理されているOXYGEN-NETシステム。

  • 記録グループ：同じ記録グループIDを共有し、同じ記録コマンドに従うデバイスのグループ。

  • シングルマスターシステム：1台のマスターユニットが1台以上のスレーブユニットを管理するOXYGEN-NETシステム。

  • スレーブユニット：マスターユニットによって管理および制御されているDEWETRON測定デバイス。マスターユニットにデータを送信します。OXYGEN-NETシステムでは、複数のデバイスをスレーブユニットとして構成できます。

  • 同期マスター：OXYGEN-NETシステムで同期信号のソースクロックとして機能するデバイス。

OXYGEN-NET トポロジ

すべてのOXYGEN-NETシステムは、少なくとも1つの スレーブユニットと1つのマスターユニットで構成されますが、複数のスレーブユニットや複数のマスターユニットを含めることもできます。スレーブもマスターも、測定デバイス（例：任意のDEWE3デバイス）またはスタンドアロンPCのいずれかになります。この柔軟性により、さまざまなシステムトポロジに対応できます。一般的に、OXYGEN-NETシステムトポロジは、データ転送およびシステム制御のためのネットワークトポロジと、信号同期のための同期トポロジという2つの主要なコンポーネントで構成されます。1台のみの測定デバイスを使用する場合は、同期ネットワークは不要で、ネットワークトポロジのみが存在します。しかし、複数の測定デバイスが関与する場合は、ネットワークと同期トポロジの両方が必要です。

このチャプターでは、さまざまなOXYGEN-NETトポロジの例を示し、より明確で理解しやすくするために、 ネットワークと同期 のトポロジを分けて説明します。

ネットワークトポロジ

以下の例は、OYXGEN-NETでサポートされているネットワークトポロジのさまざまな可能性を示しており、シングルマスターシステムとマルチマスターシステムの両方を含みます。以下の図ではマスターユニットが外部 PC として描かれていますが、DEWETRONデバイスもマスターユニットとして使用できます。

シングルマスターシステム

図 Fig. 628 は、1台の外部PCがマスターユニットとして動作し、3つの測定ノードがスレーブユニットとして機能するトポロジを示しています。

1台のマスターユニットと 3台のスレーブユニットによるネットワークトポロジ。

Fig. 628 1台のマスターユニットと 3台のスレーブユニットによるネットワークトポロジ。

マルチマスターシステム

図 Fig. 629 は、複数の外部PCがマスターユニットとして機能し、3つの測定ノードがスレーブユニットとして動作するトポロジを示しています。すべてのユニットは同じEthernetネットワークを共有します

複数のマスターユニットと複数のスレーブユニットによるネットワークトポロジ。

Fig. 629 複数のマスターユニットと複数のスレーブユニットによるネットワークトポロジ。

DEWE3デバイスには少なくとも2つのEthernetポートが搭載されているため、デュアルLANネットワークを構築できます。図 Fig. 630 は、2台のマスターユニットと 3台のスレーブユニットを使用し、それぞれのマスターが独立したネットワークを持つ例のセットアップを示しています。

2つの異なるネットワークに基づくマルチマスターシステム。

Fig. 630 2つの異なるネットワークに基づくマルチマスターシステム。

Note

図示されているネットワークスイッチはオプションです。マスターユニットがすべてのスレーブユニット用の十分なポートをサポートしている場合、スイッチは不要です。

同期トポロジ

すべての DEWETRONデバイスには、TRION-SYNC-BUS を介して送信できる内部エンクロージャ同期機能が搭載されています。追加のDEWETRONは、複数のシステム間で信号同期を行うために、DEWE3シャーシコントローラ、TRION-BASEモジュール、TRION-TIMINGモジュール、TRION-VGPSモジュールなど、複数のハードウェアオプションを提供しています。これらのハードウェアオプションにより、IRIGやGPSなどの追加のタイムコードを使用できます。

以下の図は、対応している同期トポロジを示しています。これらのトポロジの主な違いは、測定ノードがどのように同期されるか、および外部同期ソースに接続されているかどうかです。

内部TRION-SYNC

図 Fig. 631 は、任意のDEWE3デバイスの内部 Enclosure Sync 信号に基づいた TRION-SYNC-BUSを使用した同期トポロジを示しています。これは、OXYGEN-NET内のすべてのDEWE3デバイスに対するデフォルトの同期方法です。本システムは、外部同期ソースなしでフリーランニングモードで動作し、すべてのノードが TRION-SYNC-BUS で接続されます。このオプションは、絶対タイムスタンプが不要で、他社システムとの同期が必要ない場合に推奨されます。

左側の DEWE3 デバイスを同期ソースとして使用し、信号を TRION-SYNC-BUS 経由で分配する同期トポロジ

Fig. 631 左側の DEWE3 デバイスを同期ソースとして使用し、信号を TRION-SYNC-BUS 経由で分配する同期トポロジ

外部 SYNC 信号

この同期トポロジは、外部のサードパーティシステムをリファレンスクロックとして使用し、同期信号を各測定ノードに個別に分配します。TRION-SYNC-BUS の制限を超える距離がある場合や、有線接続が実用的でない場合、広範囲に分散したシステムにはこれが推奨されます。

このセットアップでは TRION-SYNC-BUS を使用しないため、各測定ノードは外部同期信号を受信するための適切なハードウェアを備える必要があります。図 Fig. 632 は、このトポロジの潜在的なアプリケーションを示しています。

各測定ノードが個別に外部同期信号を受信する同期トポロジ

Fig. 632 各測定ノードが個別に外部同期信号を受信する同期トポロジ

TRION-SYNC を介して分配される混合外部 SYNC 信号

この同期トポロジは、内部 TRION-SYNC と外部 SYNC 信号の両方の方式を組み合わせます。このセットアップでは、外部同期信号が1台の DEWE3 デバイスで受信されます。受信した信号のタイムベースに基づき、同期信号が TRION-SYNC-BUS を介して他のすべての DEWE3 デバイスに配信されます。

外部 Sync 信号を受信するエンクロージャは自動的に 同期マスターとなり、適切なハードウェアを備えている必要があります。このトポロジは、絶対タイムスタンプへの同期が必要な場合に最適です。

外部 Sync 信号が1台の DEWE3 デバイスで受信され、 TRION-SYNC-BUS を介して他のデバイスに分配される混合同期トポロジ

Fig. 633 外部 Sync 信号が1台の DEWE3 デバイスで受信され、 TRION-SYNC-BUS を介して他のデバイスに分配される混合同期トポロジ

TRIONet3を含むOXYGEN-NETトポロジ

TRIONet3はフロントエンドデバイスですので、他のデバイスに接続してもOXYGEN-NETネットワークを作成しません。既存のOXYGEN-NETシステムに統合しても、ネットワークトポロジは変更されません。その代わりに、TRIONet3は接続されたデバイスの拡張機能として動作し、両方が統合された測定ノードとして機能します。しかし、TRIONet3にはネットワーク接続と同期接続の両方が必要です。図 Fig. 634 は、TRIONet3デバイスを組み込んだ2つのトポロジ例を示しています。

TRIONet3sを含むOXYGEN-NETトポロジの例

Fig. 634 TRIONet3sを含むOXYGEN-NETトポロジの例

OXYGEN-NETシステムのセットアップ

以下のステップは、複数のデバイスをOXYGEN-NETシステムに設定する手順を説明しています。以下の設定およびプロパティの詳細な説明は、 OXYGEN-NET - メニュー概要 に記載されています。可能なハードウェア接続方式は OXYGEN-NET トポロジ で確認できます。

汎用設定

  1. OXYGEN-NETシステムで使用するすべての測定デバイスを同じEthernetネットワークに接続します。すべての測定機器のIPアドレスが同じサブネットマスク内にあることを確認してください。DHCPが有効でDHCPサーバーが利用できない場合、デバイスはオペレーティングシステムのフォールバック範囲（169.x.x.x）にデフォルト設定されます。

  2. すべての測定デバイスでOXYGENを起動し、すべてのデバイスのOXYGEN-NETメニューでOXYGEN-NETを有効にします。

  3. スレーブとして設定するデバイスで Allow claim を選択します。Allow claim を有効にしない場合、スレーブユニットはマスターユニットによって管理されません。

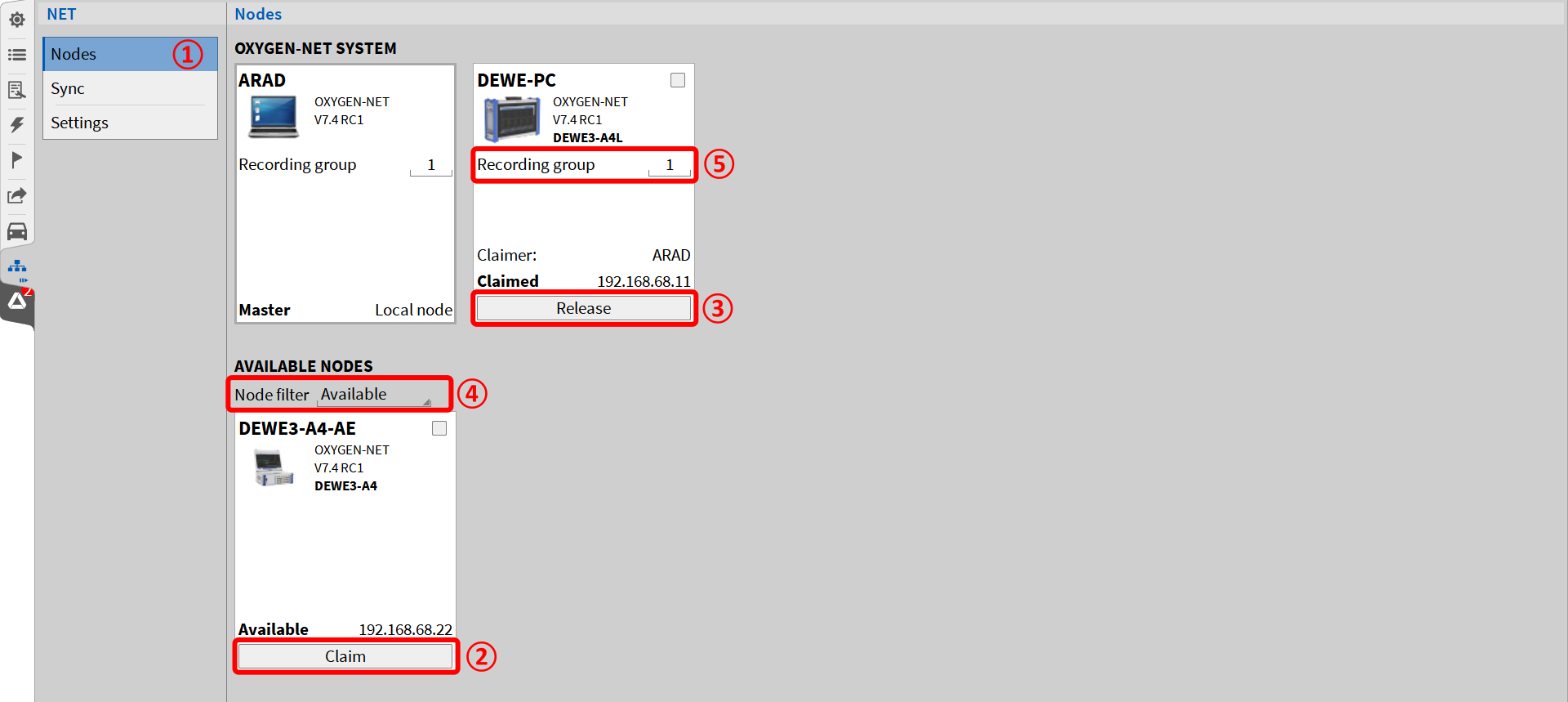

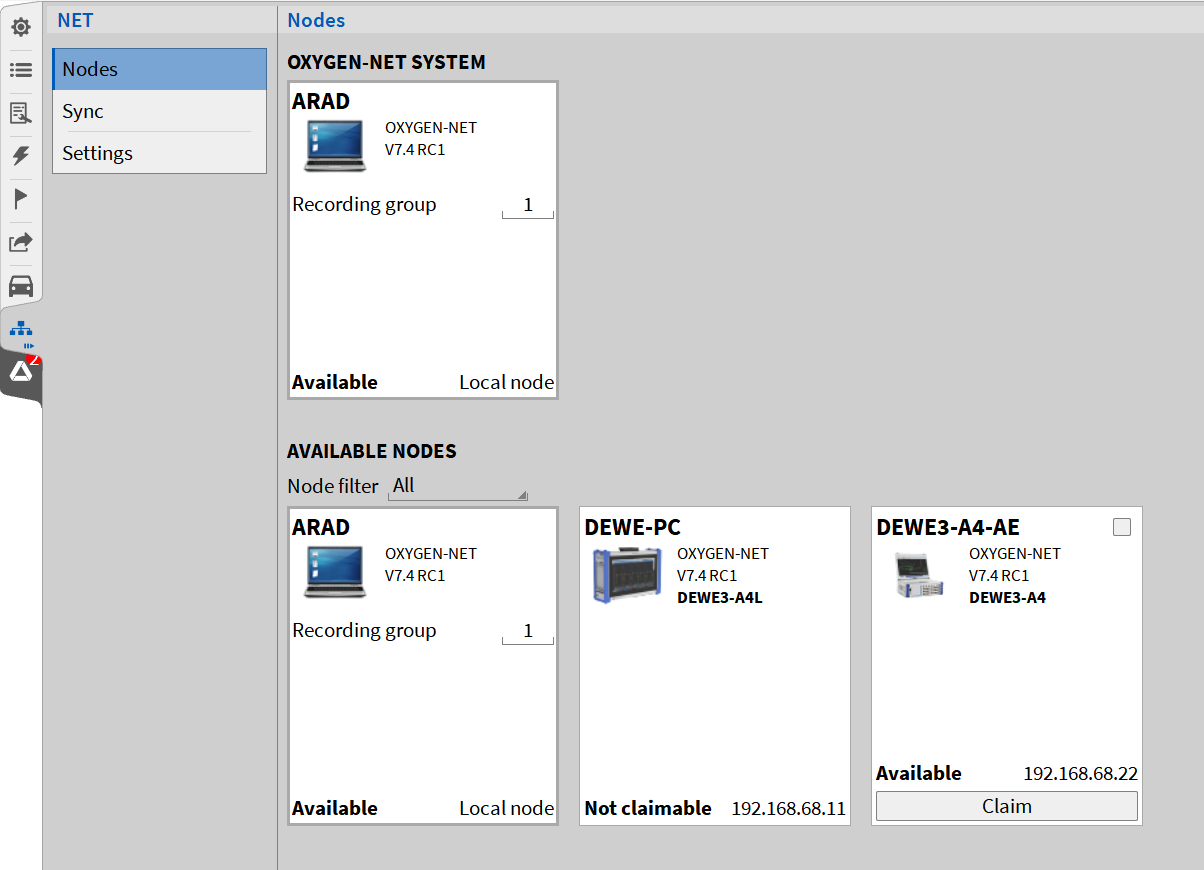

  4. マスターユニットのOXYGEN-NETメニュー内の Nodes に移動します。選択したノードフィルタに基づき、測定デバイスが Available Nodes セクションに表示されます。デバイスを登録するには、該当する測定デバイスの下にある Claim ボタンをクリックするか、チェックボックスで複数のデバイスを選択して、いずれかの Claim ボタンをクリックします。

Note

注意：デバイスが本来表示されるはずの Available Nodes セクションに表示されない場合は、「 トラブルシューティング」を参照してください。

  1. マスターユニットでデバイスを管理した後、 これはOXYGEN-NETメニューのOXYGEN-NETシステムセクション内の Nodes に一覧表示されます。管理されたデバイスはスレーブユニットとして動作し、それを管理したマスターユニットによって制御されます。最初に測定ノードを管理したマスターユニットは Claimer として指定され、Acquisition Master の役割を果たし、すべてのノードで同期取得開始の調整を担当します。スレーブユニットは、Release ボタンをクリックすることで再びOXYGEN-NETシステムから解除できます。

  2. デバイスを管理した後、スレーブユニットの画面がロックされ、ソフトウェアの右下隅に Claimed by X の情報が表示されます。

スレーブデバイス上の管理情報この場合、マスターデバイスはCAIRHIENと名付けられます。

Fig. 639 スレーブデバイス上の管理情報この場合、マスターデバイスはCAIRHIENと名付けられます。

同期設定

内部 TRION-SYNC を使用した SYNC-Setup

TRION-SYNC-BUS のみを使用して測定機器を同期するには、まず SYNC ケーブルですべての機器を接続します。一方の端子を同期マスターの SYNC OUT コネクタに、もう一方を次の測定ユニットの SYNC IN コネクタに接続します。このデイジーチェーン構成により、同期信号を複数のデバイス間で分配できます(図 Fig. 640 を参照)。同期はEthernetルーター経由では送信できないことに注意してください。デバイス間で直接配線する必要があります。

TRION-SYNC-BUS を使用して複数の測定ユニットの同期配線を行います。

Fig. 640 TRION-SYNC-BUS を使用して複数の測定ユニットの同期配線を行います。

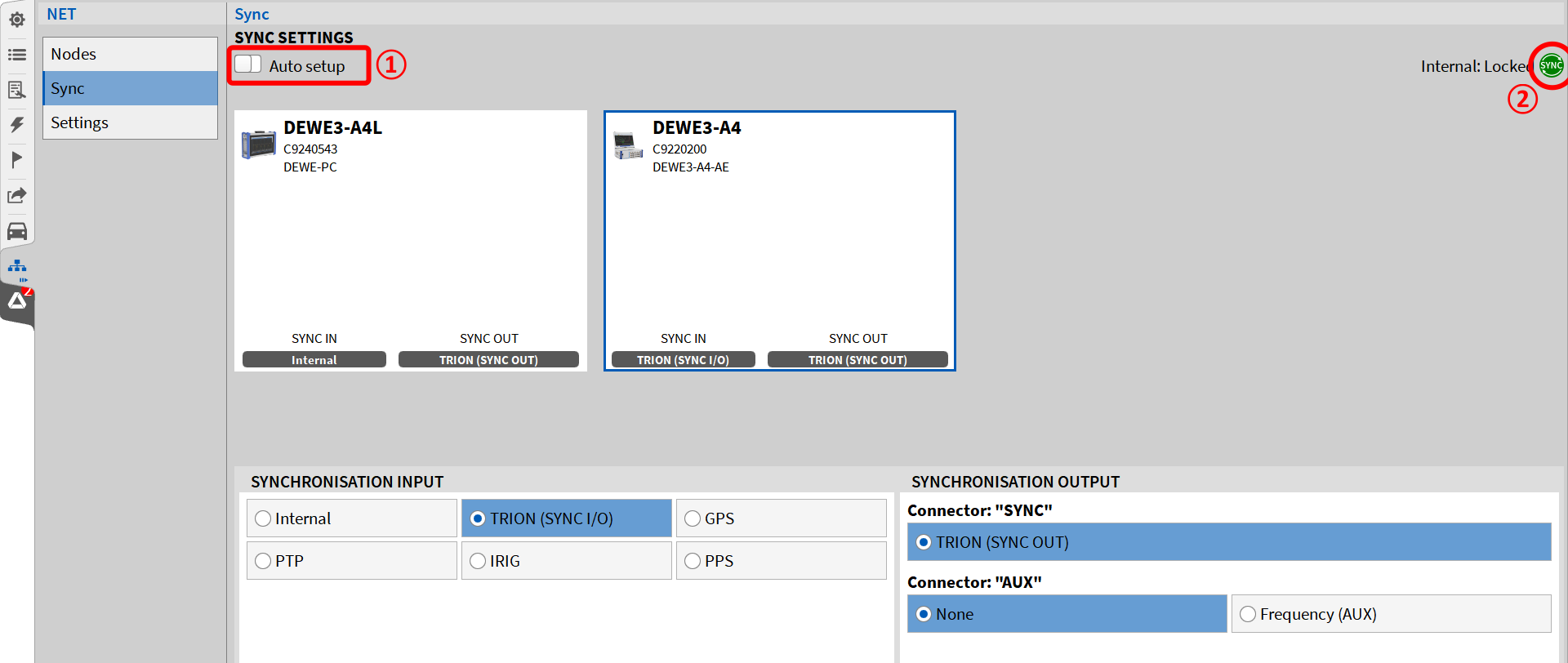

次に、OXYGEN-NET Sync 設定を行います。最も簡単な方法として、Auto Setup を有効にすると、正しい同期設定が自動的に適用されます。手動設定が必要な場合は、以下の手順に従ってください。

  1. OXYGEN-NET メニューの Sync に移動し、Auto setup を無効にします。

  2. 同期マスターとして機能する測定ユニットを選択します。SYNCHRONIZATION INPUT セクションで Internal を選択します。SYNCHRONIZATION OUTPUT セクションで、コネクタ用に TRION (SYNC OUT) を選択します。「SYNC」、および他のすべてのコネクタの場合は None です。

  3. 他のすべての測定ユニットについては、入力に TRION (SYNC I/O)、出力に TRION (SYNC OUT) を選択します。他のすべての出力コネクタには None を設定します。

すべてのデバイスで SYNC インジケーターの背景色が緑色になると、同期配線が正しく、同期が完了していることを表示します。すべてのスレーブユニットは現在マスターユニットの相対タイムベースに同期されていますので、マスターユニットの Record ボタンをクリックすることで測定を開始できます。

正しい同期配線

Fig. 641 正しい同期配線

Note

注意：SYNC indicator の背景色がオレンジの場合、同期配線が正しくありません。詳細については、「トラブルシューティング」を参照してください。

外部同期信号を使用した SYNC-Setup

外部信号を使用してシステム同期を行う場合、セットアップが少し異なります。

まず、各DEWE3デバイスに外部信号を受信するための適切なハードウェアが搭載されていることを確認します。次に、外部同期ソース（例：GPSアンテナ、IRIGグランドマスタークロック、またはPTP信号）を接続します。すべてのノードで同じ同期ソースを使用する必要はありません。たとえば、あるノードはGPSを使用し、別のノードはPTPを使用できます。

次に、OXYGEN-NET Sync メニューを開き、 Auto setup を無効にします。外部信号源および対応ハードウェアに基づいて、SYNCHRONIZATION INPUT と SYNCHRONIZATION OUTPUT の設定を手動で構成できます。正しく設定すると、すべてのデバイスの SYNC インジケーターが緑色になり、同期が正常に完了したことを確認できます。図 Fig. 642 は、1台のデバイスが外部ソースからIRIG信号を受信し、もう1台のデバイスが TRION-SYNC を介して同期する例を示しています。

同期の問題をトラブルシューティングする場合は、「 トラブルシューティング を参照してください。

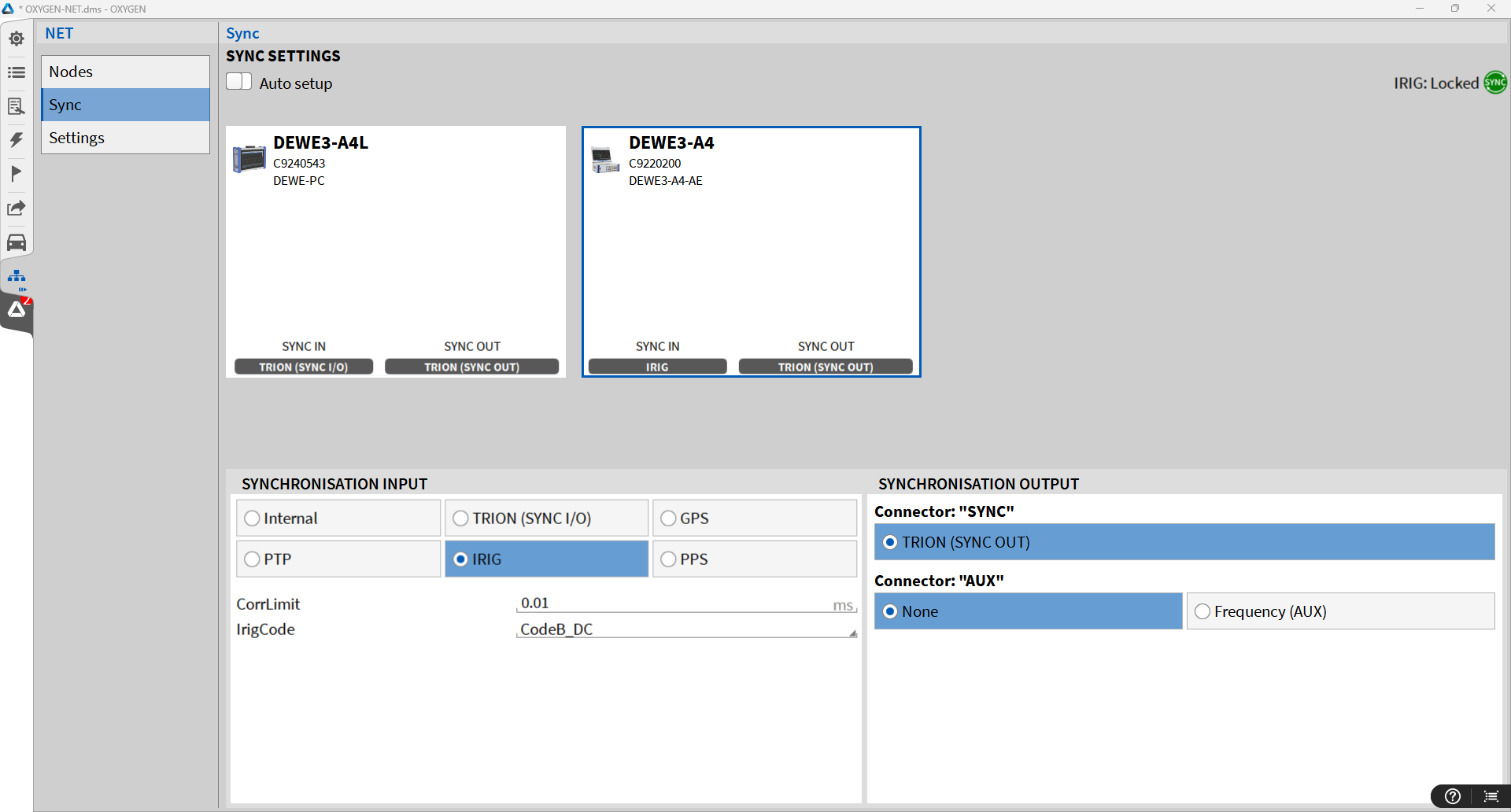

外部 IRIG ソースを使用した SYNC 設定例

Fig. 642 外部 IRIG ソースを使用した SYNC 設定例

OXYGEN-NETシステムでのセットアップ生成

セットアップ構成および共有設定

OXYGEN-NETシステム用に OXYGENセットアップを構成する際、OXYGEN-NETネットワーク全体に対して設定される項目と、個々のデバイスごとにローカルで設定される項目を把握しておく必要があります。このサブチャプターでは、さまざまな設定やシステム構成がどのように動作するかの概要を簡単に説明します。

測定スクリーンとレポート

測定スクリーンおよびレポートの設定はデバイスごとに異なるプロセスです。画面やレポートページの追加、編集、削除などの変更は、デバイスごとに個別に実行する必要があります。これには、計測器および各計測器プロパティの追加、編集、削除も含まれます。

ソフトウェアチャネルとソフトウェア機能（チャネル特性を含む）

ソフトウェアチャネルはローカルでのみ追加や削除ができます。スレーブユニットでは、OXYGEN-NETシステムを確立する前にこれを行う必要があります。一度スレーブユニットがネットワークに追加されると、既存のソフトウェアチャネル(例：数式の変更)は、どのマスターユニットからでも編集できます。しかし、マルチマスターシステムでは、マスターユニットは他のマスターユニットのソフトウェアチャネルを変更できません。

ハードウェアチャネル(チャネル特性を含む)

どのマスターユニットからでも、任意のスレーブユニットのハードウェアチャネルを設定できます。これは、データチャネル概要内の Stored 列(図 Fig. 643 の緑色の矢印）を除く、すべてのシンプルなおよび高度なチャネル設定を含みます。マルチマスターシステムの場合、1つのマスターユニットでハードウェアチャネルの特性を変更すると、その変更は他のすべてのマスターユニットに自動的に反映されます。通信の競合を防ぐため、これらの設定は必ず一度に1台のマスターユニットのみで行うことを強く推奨します。

Note

注意：チャネルのサンプルレートは、整数倍のサンプルレートのみを使用する場合、各ノード間で異なる場合があります。

OXYGENセットアップ構成

RECORDING FILENAME 以外のすべてのOXYGENセットアップ構成 ( OXYGEN セットアップ で説明されています)は、ローカルデバイスにのみ適用されます。RECORDING FILENAME にヘッダー情報が含まれていない限り、記録ファイル名はすべてのデバイスで同じになります。

トリガーイベント

トリガーされたイベントはローカルで作成されます。トリガー条件は受信したスレーブチャネルに基づくことができますが、トリガーアクションは記録アクションを除き、ローカルデバイスにのみ影響します。記録動作の詳細については、OXYGEN-NETシステムによる OXYGEN-NETシステムでのデータの記録 を参照してください。トリガーイベントによる作業に関する追加情報は、 Triggered Events にあります。

ヘッダーデータ

測定設定のヘッダーデータセクションで定義されたヘッダーは、ローカルでのみ生成され、OXYGEN-NETシステム間では共有されません。記録開始時にヘッダーデータプロンプトが有効になっている場合、これらはマスターユニットにのみ表示され、スレーブユニットには表示されません。ヘッダーデータの詳細については、Header data を参照してください。

記録構成

OXYGEN-NET内のデバイスの記録動作および可能な構成の詳細については、OXYGEN-NETシステムによる OXYGEN-NETシステムでのデータの記録 を参照してください。

システム構成のヒント

セットアップのコピー/ペースト

複数のデバイスで同一または類似のセットアップ（測定スクリーンやソフトウェアチャネルを含む）が必要な場合は、テンプレートのセットアップファイルを作成し、それを他のすべてのデバイスにコピーして、必要に応じて設定を調整することを推奨します。

リモートコントロールを使用

OXYGEN-NETシステムを作成する前に分散型ユニットを設定するには、リモートデスクトップ接続やVNCツールなどのリモートコントロールツールを使用することを推奨します。これにより、測定スクリーンやソフトウェアチャネルの設定など、ローカル設定を構成できます。

計算を分配

すべての計算（単純な数式から電力分析のような複雑な機能まで）は、それらが生成されるデバイス上で実行されることにご留意ください。OXYGEN-NETシステム内でこれらの計算を複数のデバイスに分散させることで、容量限界に近いデバイスのシステム負荷を軽減できます。例：

  • スレーブユニットがほぼ容量満杯の場合は、スレーブで負荷の高い計算を行わず、データをマスターに転送して、そこで計算を実行してください。

  • マスターユニットが容量限界に近い場合は、計算を スレーブで実行し、計算結果のみを転送して生データ全体は転送しません。

特定のチャネルのみを転送および保存する方法の詳細については、データ転送と保存 を参照してください。

データ転送と保存

チャネルリスト内で、チャネルごとに、各列を通じてさまざまなデータ転送および保存設定を決定できます。

  • Active: 図 Fig. 643 のオレンジ色の矢印で示されたスライダーで、チャネルからのデータ取得を有効または無効にできます。

  • Stored: 図 Fig. 643 内の緑色の矢印が付いた赤いボタンを押すと、データを保存できます。

  • Trans.: 図 Fig. 643 内の青い矢印が付いた緑色のボタンを押すと、スレーブユニットからマスターユニットへのデータ転送を有効にできます。

Note

注意：マスターユニットからスレーブユニットへのデータ転送や、スレーブユニット間でのデータ転送はできませんが、スレーブユニットからマスターユニットへのみデータ転送ができます。

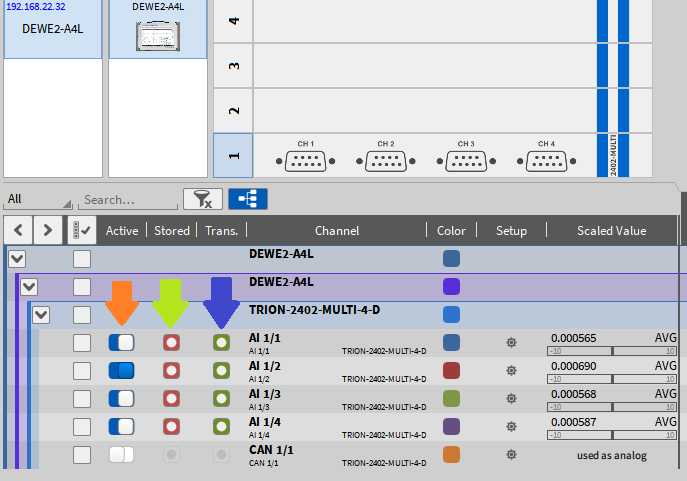

マスターユニットのチャネルリストに表示されるスレーブユニットのチャネル

Fig. 643 マスターユニットのチャネルリストに表示されるスレーブユニットのチャネル

図 Fig. 644 には、以下の可能な組み合わせを表示しています。

  • チャネルA1/1 は取得のみ行い、保存や転送はしません。データはスレーブユニットでの数値計算にのみ使用できます。

  • チャネルA1/2 はスレーブユニットに保存されますが、マスターユニットには保存されません。

  • チャネルA1/3 はマスターユニットに転送されますが、スレーブユニットおよびマスターユニットのどちらにも保存されません。このチャネルは、スレーブユニットまたはマスターユニットでの数式計算にのみ使用できます。

  • チャネルA1/4 はマスターユニットに転送され、スレーブユニットとマスターユニットの両方に保存されます。

チャネル転送と記録の組み合わせ

Fig. 644 チャネル転送と記録の組み合わせ

データをスレーブユニットに保存せずにマスターユニット保存する方法

データがスレーブユニットに保存されないようにするには、スレーブユニットにマスターユニットとは異なる 記録グループID を割り当てます。これにより、スレーブユニットで記録が行われず、その結果、データも保存されません。

設定の保存と読み込み

マスターユニットでセットアップを保存すると、接続されているスレーブユニットの構成（チャネル設定や測定スクリーン構成など）は、マスターユニットに保存されるセットアップファイルに含まれます。スレーブユニットには自動的に個別のセットアップファイルは保存されません。

マスターユニットでOXYGEN-NET構成を含むセットアップファイルを読み込む際、OXYGENはセットアップの読み込み処理中に必要なスレーブユニットを自動的に管理しようとします。スレーブユニットを管理できない場合、ハードウェアミスマッチダイアログが表示されます(図 Fig. 22 を参照)。

Note

注意：マスターユニットでセットアップを読み込む際は、スレーブユニットでOXYGENがすでに起動している必要があります。セットアップを読み込んでも自動的には起動しません。

マルチマスターシステムのセットアップの保存と読み込み

マルチマスターシステムでは、1台のマスターユニットでセットアップを正常にロードすると、接続されているすべてのスレーブユニットの現在のセットアップが上書きされ、接続されているすべてのマスターユニット間で共有設定が更新されます。複数のマスターユニットを扱う作業を簡素化し、エラーのリスクを最小限に抑えるために、以下のワークフローを推奨します。

  1. OXYGEN-NETシステム用の一般的なセットアップファイルを1台のマスターユニットで作成します。

  2. このファイルをすべての他のマスターユニットにコピーします。

  3. 各マスターユニットにコピーしたファイルを読み込みます。

  4. セットアップファイルの読み込みが正常に完了した後、必要に応じて追加の調整を行います。

OXYGEN-NETシステムでのデータの記録

OXYGEN-NETシステムは、個別のシステムと同じ記録オプションをサポートします。しかし、マルチマスターシステムや複数の記録グループの可能性により、さまざまな記録動作が発生します。以下では、OXYGEN-NETシステム内での記録動作の可能性について説明します。

記録グループ

同じ記録グループIDを持つすべてのデバイスが記録グループを構成します。同じ記録グループ内のすべてのデバイスは、Start Recording、Pause Recording、Stop Recording の記録コマンドを共有します。つまり、記録グループ内のいずれかのデバイスでこれらの操作が実行されると、記録グループ内のすべてのデバイスがこのコマンドに従います。例については、OXYGEN-NET メニュー – Nodes の記録グループのパラグラフを参照してください。

手動記録

同じ記録グループ内のいずれかのマスターユニットで Record ボタンを押すと、そのマスターユニットの記録グループ内のすべてのデバイスで記録が開始されます。録音の一時停止および停止にも同様に適用されます。同一の記録IDを持つすべてのデバイスがコマンドに従います。記録グループの詳細および例については、OXYGEN-NET メニュー – Nodes を参照してください。

Note

注意：マルチマスターシステムでは、いずれかのマスター機器が Data Channels メニューを開くと、記録がブロックされます。さらに、ある1つのマスターユニットが Data Channels メニューを終了すると、他のすべての マスターユニットも Data Channels メニューを終了します。

記録を停止した後、測定値は一般的に次のように保存されます。

  • いずれのマスターユニットも、転送されたすべてのデータと、（可能な場合は）マスターユニット自身で取得したデータをローカルに保存します。

  • 任意のスレーブユニットは、それぞれのデータをローカルに保存します。1つのスレーブユニットは、他のスレーブユニットからのデータを一切保存しません。

Note

注意：データ転送および保存の設定（「データ転送と保存」を参照）により、最終的に保存される測定ファイルに大きな影響があります。

トリガー記録

OXYGEN-NETシステムでは、トリガー記録サポートされています。OXYGEN-NETシステムは、任意のマスターユニットで定義されたすべてのトリガーイベントを考慮します。これにより柔軟なトリガー設定が可能ですが、十分に考慮されていないトリガーイベントに対してエラーが発生しやすくもなります。スレーブデバイスでの個別のトリガー設定は無視されます。

ユーザー指定の縮約統計記録に対応しています( Triggered Events を参照)。ユーザー指定の縮約統計データは、転送データ量の増加を避けるため、スレーブユニットからマスターユニットへ転送されません。マスターユニットに転送されたスレーブユニットチャネルについては、マスターユニットで計算されます。

マルチファイル記録

OXYGEN-NETシステムは マルチファイル記録をサポートしています。マスターユニットで有効にすると、この設定はスレーブユニットにローカル保存されるデータファイルにも適用されます。シームレスな記録のために、同じ記録IDを持つすべてのマスターユニットで同一のマルチファイル設定を使用することを推奨します。スレーブユニットで設定されたマルチファイル設定は無視されます。

追加情報

  • 一般的なデータ転送速度 (80 MB/s):

    • 16 bit：最大350チャネル @ 100 kHz

    • 24 bit：最大350チャネル @ 50 kHz

  • マスターユニットは、TRIONハードウェアを搭載した測定ユニットまたはTRIONハードウェアを搭載していないノートパソコンのいずれかになります。TRIONハードウェアのないノートパソコンをマスターユニットとして使用する場合、マスターユニットによって最初に認識されたスレーブユニットが同期マスターとして定義されます。

  • 同期配線は、OXYGENを起動する前でも、すでにOXYGENが実行中の場合でも行えます。

  • スレーブユニットのセットアップは、管理する前に大まかに準備しておく必要があります。マスターからは既存のチャネルのみ設定できます。

  • マスターユニットのハードディスクが満杯になると、マスターユニットおよびすべてのスレーブユニットで記録が自動的に停止します。

  • スレーブユニットのハードディスクが満杯の場合、記録は該当のスレーブユニットのみで停止し、他のデバイスでは停止しません。

  • マスターユニットのソフトウェアモードが PLAY モード に切り替わると、データファイルが開かれるため、スレーブユニットマスターユニットから解放されます。このような状況を避けるために、OXYGEN Viewerを使用します。

  • Node 名はオペレーティングシステムのホスト名です。これらは、例えば Windows の System → Info → Change PC Name で編集できます。

  • ORION DAQ/DSAハードウェアはOXYGEN-NETではサポートされていません。

トラブルシューティング

一般的なトラブルシューティング

Available Nodes にデバイスが表示されない

デバイスが Available Nodes セクションに予想どおりに表示されない場合は、次の点を確認してください。

  • ノードフィルタは All または Available に設定できます。

  • OXYGEN-NETは 欠落している測定装置で有効になっています。

  • ネットワーク接続は動作しています。

  • 欠落している測定装置のIPアドレスは同じサブネット範囲内にあります。

同期の問題

  • 同期配線が正しくない場合、SYNC インジケーターの背景色がオレンジになり、ソフトウェアの右下隅に Waiting for sync というメッセージが表示されます(図 Fig. 645 を参照)。このメッセージが表示された場合は、同期配線が正しいか確認してください。詳細については、図 OXYGEN-NET メニュー – Sync および 図 Fig. 640 を参照してください。

    不適切な同期配線

    Fig. 645 不適切な同期配線

  • 測定中に同期ワイヤが切断されると、Sync Lost マーカーが Event List に追加され、ソフトウェアの右下隅に Waiting for sync メッセージが表示されます。SYNC indicator の背景色がオレンジになります。

    測定中に同期信号が喪失した場合のソフトウェアフィードバック

    Fig. 646 測定中に同期信号が喪失した場合のソフトウェアフィードバック

    • 記録は、Stop ボタンが押されるまで継続されます。有効な同期接続がない場合、記録はこれ以上時間同期されなくなりますのでご注意ください。

    • 記録中に同期配線を再接続してもデータの再同期はできません。測定は、データが再び時間同期になる前に停止する必要があります。

  • 測定中に同期配線を再接続すると、SYNC インジケーターが赤になり、ソフトウェアの右下隅に Invalid synchronization signal というメッセージが表示されます。

    測定中に同期信号が再接続された場合のソフトウェアフィードバック

    Fig. 647 測定中に同期信号が再接続された場合のソフトウェアフィードバック

  • システムが許可されていないトポロジで構成されている場合、Sync settings 内の SYNC インジケーターの横に次のエラーメッセージが表示されます。No valid sync setup found for node XY.

    無効な sync 設定の測定ノードを表示するエラーメッセージです。

    Fig. 648 無効な sync 設定の測定ノードを表示するエラーメッセージです。

  • 問題が発生し、少なくとも1つのノードが同期できない場合、次のエラーメッセージが表示されます：Out of Sync. この場合は、各測定ノードを個別に確認します。

スレーブがネットワーク接続を失う

測定中にスレーブデバイスがネットワーク接続を失った場合、マスターデバイスは Event List に Node Lost マーカーを追加し、ソフトウェアの右下隅に Slave Node Lost:… というメッセージを表示します(図 Fig. 649 を参照)。

スレーブノードがネットワーク接続を失った場合のマスターデバイスでのソフトウェアフィードバック

Fig. 649 スレーブノードがネットワーク接続を失った場合のマスターデバイスでのソフトウェアフィードバック

影響を受けたスレーブデバイスは、Event List に Node Lost マーカーを追加し、Master Lost ポップアップメニューを開きます(図 Fig. 650 を参照)。

スレーブノードがネットワーク接続を失った場合のスレーブデバイスでのソフトウェアフィードバック

Fig. 650 スレーブノードがネットワーク接続を失った場合のスレーブデバイスでのソフトウェアフィードバック

  • Unlock from master node を選択すると、Stop ボタンが押されるまで記録が継続され、スレーブデバイスをスタンドアロンユニットとして使用できます。

  • その間にネットワーク接続が復旧した場合、スレーブデバイス上のポップアップウィンドウは再び閉じ、スレーブデバイスは再びマスターデバイスから制御できます。データ記録はまだ同期しています。これは、同期接続がまだ有効だからです。Event List に Node found マーカーが追加されます。

    他のスレーブデバイスでの測定には影響がなく、それらはスレーブノードが失われたことに気付きません。

マスターユニットがネットワーク接続を喪失

測定中にマスターデバイスがネットワーク接続を失った場合、マスターデバイスは Event List に Node Lost マーカーを追加し、ソフトウェアの右下隅に Slave Node Lost:… というメッセージを表示します(図 Fig. 649 を参照)。

すべてのスレーブデバイスは、Event List に Node Lost マーカーを追加し、Master Lost ポップアップメニューを開きます(図 Fig. 650 を参照)。

  • Unlock from master node を選択すると、Stop ボタンが押されるまで記録が継続され、スレーブデバイスをスタンドアロンユニットとして使用できます。

  • その間にネットワーク接続が復旧した場合、スレーブデバイス上のポップアップウィンドウは再び閉じ、スレーブデバイスは再びマスターデバイスから制御できます。データ記録はまだ同期しています。これは、同期接続がまだ有効だからです。Event List に Node found マーカーが追加されます。

デバイスが見つからない（2つのポートで同一のサブネットマスク）

静的IPアドレスを割り当てる場合に、同一のサブネットマスクを、マスターとスレーブの両方に使用していることを確認します。複数のネットワーク接続を使用する場合、接続ごとに独自のサブネットマスクを割り当てることを推奨します。例えば、ポート1には192.168.100.1、別のポートには192.168.0.1を割り当てます。

マルチマスター固有のトラブルシューティング

セットアップを同時にロード

OXYGEN-NETシステム内でセットアップを同時にロードすることは推奨されません。複数のマスタークライアントで同時にセットアップをロードすると、待機時間が長くなったり、取得マスターの決定時に問題が発生したりする場合があります。エラーを防ぐため、セットアップは一度に一つのマスタークライアントずつ順番に読み込みます。

システムデバイスの喪失

この項では、ネットワーク切断、デバイスのクラッシュ、電源喪失などにより、OXYGEN-NETシステムからいずれかのデバイスが意図せず切断される場合のシナリオについて説明します。

記録中のシステムデバイスの喪失

記録中にシステムデバイスが失われた場合は、記録が停止した後にシステムソフトウェアを完全に再起動することを推奨します。フルリスタートの手順は以下のとおりです：

  • それぞれのマスタークライアントですべてのノードをリリースします。

  • 各マスターおよびスレーブデバイスでOXYGENをいったん終了してから再起動します。

  • それぞれのデバイスで既存のOXYGENセットアップを再読み込みします。

記録中以外のシステムデバイスの喪失

システムが記録中または作動中ではないときにデバイスが喪失した場合、その対応は喪失したデバイスの種類によって異なります。

  • 取得マスターが喪失した場合：すべてのマスターデバイスは、その測定ノードを解放します。上記のように、システムソフトウェアの完全な再起動を推奨します。

  • 他のマスタークライアント（取得マスター以外）が喪失した場合：影響を受けたマスターは、管理しているスレーブを解放しますが、システム全体は影響を受けません。該当デバイスでOXYGENを再起動すると、この問題が解決されます。問題が解決しない場合は、システムソフトウェア全体を再起動してください。

  • 測定ノードが喪失した場合：ノードを取得していた各マスター機器は、そのノードを解放し、通知を表示します。「Slave node lost: Slave_X.」この場合は、システムソフトウェア全体を再起動することを推奨します。

OXYGEN-NETの制限事項

異なるスレーブユニット間やマスターユニットからスレーブユニットへのデータ転送はできません。データはスレーブユニットからマスターユニットにのみ転送できます。.
