データナビゲーション¶

複数のデータファイルを開く¶

複数の *.dmd データファイルを開いて確認できます。

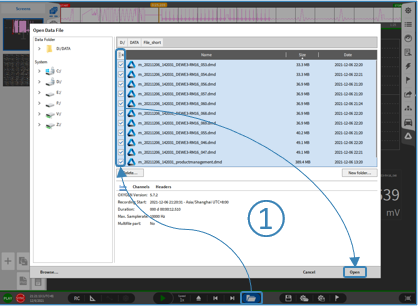

複数のファイルを開くには、2つの方法があります。操作バーのフォルダアイコンをクリックします(図 Fig. 605 を参照)。開くファイルを選択するか、Measurement Settings > Analysis Files のフルメニューを開き、Add file… をクリックします(図 Fig. 604 を参照)。開いて確認するすべてのファイルを選択します。

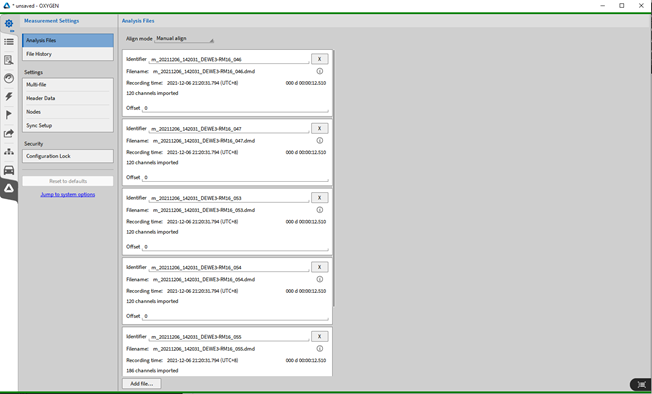

Fig. 604 Measurement Settings メニューで複数のデータファイルを開く¶

各ファイルに識別子を付与できますので、分析やレビュー時にそれらをより区別しやすくなります。元のファイル名は変更されません。

ファイルごとに X をクリックすると、再度削除できます。丸で囲まれた i をクリックすると、各ファイルの詳細情報を表示できます。

ファイルは時間軸で揃えることができます。また、記録開始や特定のイベントに合わせて揃えることもできます。

Manual align：特定のイベントに合わせてファイルを揃えるために、オフセット（秒）を入力できます。
Align to recording start：複数のファイルが異なる期間に記録された場合でも、すべてのファイルを記録開始時点に合わせて整列できます。
Align to absolute time：記録に絶対時間が使用されている場合、ファイルを絶対時間に合わせて整列できます。

これらのオプションは、小さな Measurement settings メニュー内でも利用できます。

すべてのチャネルを含む単一ファイルはチャネルリストで利用でき、個別のセクションとして表示されます。

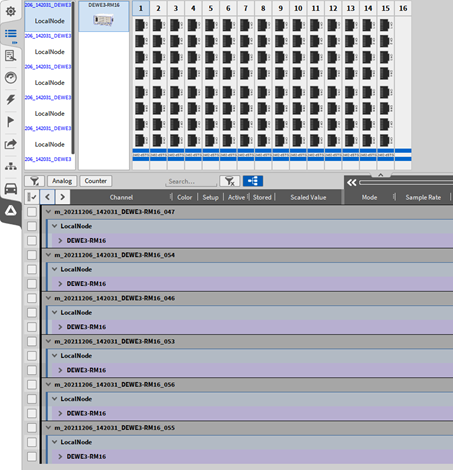

Fig. 606 複数のデータファイルがチャネルリスト内で個別のセクションとして表示されます。¶

各ファイルのすべてのチャネルをオフライン計算に使用でき、測定スクリーンで表示できます。新しいデータファイルを保存できます。各ファイルのすべてのチャネルが含まれます(図 Fig. 14 の⑬を参照)。

バッチ処理¶

分析および後処理中に測定ファイルで行った変更は、他の測定ファイルにも適用できます。これは、測定シリーズやキャンペーンがある場合に非常に便利です。その場合、変更をすべてのファイルに適用できます。すべてのファイルに同じ設定が使用され、すべてのファイルに同じ記録済みチャネルが含まれている必要があります。変更を適用するためです。以下の変更が適用されます：

オフライン演算(数式、 power groups, など)
チャネルリスト(CAN チャネルなど)でのオフライン変更
測定スクリーン(計測器)の変更

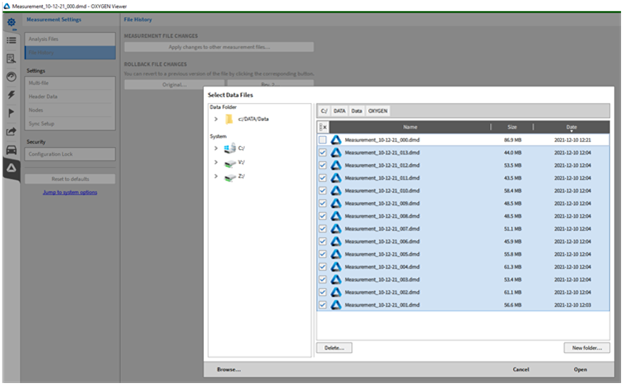

そのためには、1つの測定ファイルを開くだけです。分析および後処理を行った後、ファイルを保存し、Measurement Settings のフルメニューを開いて File History に進みます(図 Fig. 607 を参照)。Apply changes to other measurement files… ボタンをクリックすると、ダイアログが開き、そこからファイルを選択できます(図 Fig. 608 を参照)。同じフォルダ内のファイルを選択できます。

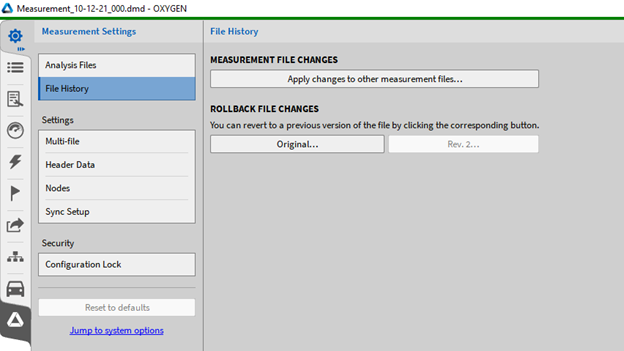

Fig. 607 1つの測定ファイルで行ったオフライン変更を他のファイルに適用¶

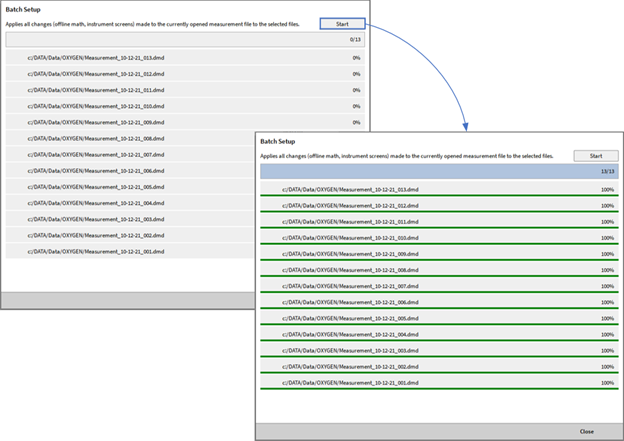

ファイルを選択した後、 Open をクリックすると新しいダイアログが開きます(図 Fig. 609 を参照)。すべての変更を適用するには Start を押します。図 Fig. 609 は、すべてのファイルの処理が正常に完了した後に表示されるダイアログを示しています。

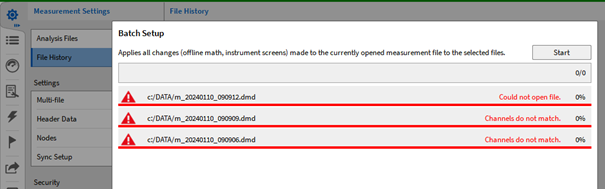

処理を実行できない場合は、ダイアログにエラーも表示されます。これらのファイルは無視され、処理が開始された場合でも同様です。

考えられる理由としては、以下が挙げられます。

ファイルにアクセスできず、開くことができません。すでに開いている可能性があります。
ファイルごとにチャネルが同じではありません。このファイルは、他のファイルと同じ *.dms 設定で記録されていないかもしれません。
設定でチャネル名が重複しています。

元のファイルや後のリビジョンに戻るには、Rollback file change の対応するボタンをクリックします(図 Fig. 607 参照。ファイルに加えた変更は削除されます。

記録済みファイル内のチャネルを削除¶

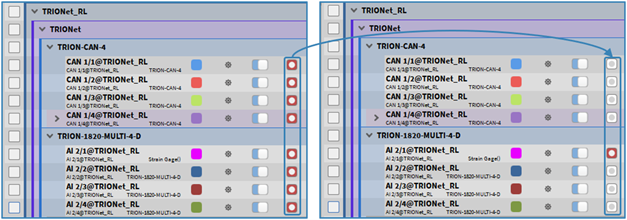

記録済みの*.dmd ファイルからチャネルを削除することで、ファイルサイズを削減し、チャネルリストを簡潔に表示できます。そのためには、チャネルリスト内の Stored flag を無効にします( Fig. 611 12.8 を参照)。その後、*.dmd ファイルを新しいファイルとして保存すると(詳細は Measurement settings および図 Fig. 94 を参照)、新しいファイルのチャネルリストからそのチャネルが削除され、チャネルの保存データもファイルから削除されるため、ファイルサイズが小さくなります。
