OXYGEN-NET¶
Note
这是一项可选功能，需要许可证。
OXYGEN-NET可以将多台DEWE2I3设备通过同一个局域网连在一起,组成一个多通道的采集系统。所有通过OXYGEN‐NET 组网的DEWE2/3 系统都可以进行同步, 并被一台主机控制。
在同一个OXYGEN‐NET 下组网的设备名称必须不同, 例如多台DEWE2‐A4 在进行同步测试时,需要将几台设备命名为不同的名称, 比如DEWE2‐A4‐1,DEWE2‐A4‐2 等等。设备名称可以在windows 设置中进行修改(见图 Fig. 622) 。控制面板→ 所有控制面板选项→ 系统→ 计算机名。

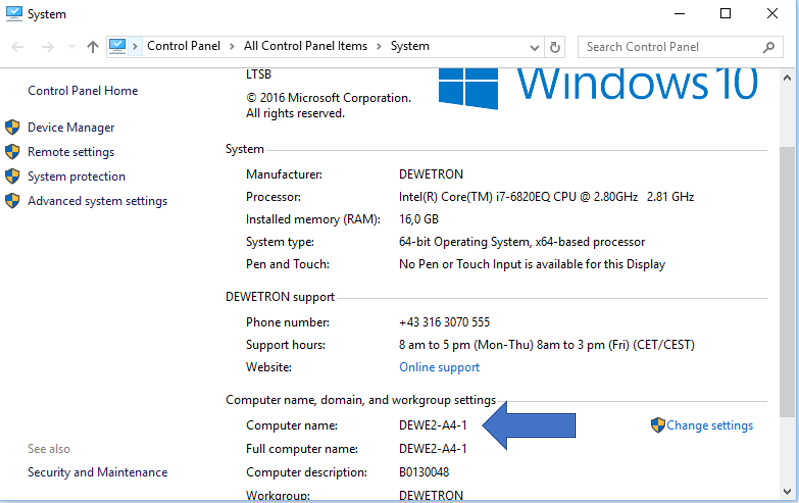

Fig. 622 修改计算机名¶
词汇表
下面将对本章节使用到的关键词汇进行解释说明:
采集主控: 最高级别的控制主机，负责控制所有测试节点的同步采集启动。
主机：锁定和控制从机的设备，并接收来自从机的数据。在一个OXYGEN-NET系统中，多个设备可以充当主设备，但是一个主设备不能同时充当从设备。
主控组: 一组共享相同记录ID的主单元。
测量单元：DEWETRON设备，可以执行测量并集成到OXYGEN-NET系统中。
多主系统：多个（>1个)主单元锁定一个或多个从单元的OXYGEN-NET系统。
数据记录组：一组具有相同数据记录组ID、执行相同数据存储命令的设备。
单主系统：一个主单元锁定一个或多个从单元的OXYGEN-NET系统。
从机：由主机控制的DEWETRON测量设备，它将数据发送到主机。在一个OXYGEN-NET系统中，可以将几个设备配置为从机。
同步主机：在OXYGEN-NET系统中作为同步信号源时钟的设备
OXYGEN-NET 拓扑结构¶
每个OXYGEN-NET系统至少由一个从设备和一个主设备组成，但也可以包括多个从设备和多个主设备。从机和主机都可以是测量设备（例如任何DEWE3设备）或独立电脑。这种灵活性支持各种系统拓扑。通常，OXYGEN-NET系统拓扑由两个主要组成部分组成：用于数据传输和系统控制的数据网络拓扑和用于信号同步的同步拓扑。如果只使用单个测量设备，则不需要同步网络，只存在数据网络拓扑。 然而，当涉及多个测量设备时，同时需要网络和同步拓扑。
本章提供了各种OXYGEN-NET拓扑的示例，将数据网络拓扑和同步拓扑分开，以便更好地理解和理解。
数据网络拓扑¶
下面的示例显示了OYXGEN-NET支持的网络拓扑的不同可能性，包括单主和多主系统。虽然在下面的插图中，主单元被描述为外部计算机，但请记住，德维创一体机设备也可以用作主单元。
单个主机系统¶
Fig. 623 说明了一个拓扑结构，其中一台外部电脑作为主单元，三个测量节点作为从单元。
Fig. 623 一主机三从机拓扑结构¶
多主机系统¶
Fig. 624 显示了一个拓扑结构，其中多个外部电脑作为主单元，三个测量节点作为从单元。所有单元共享同一个以太网网络。
Fig. 624 多主机多从机系统拓扑图¶

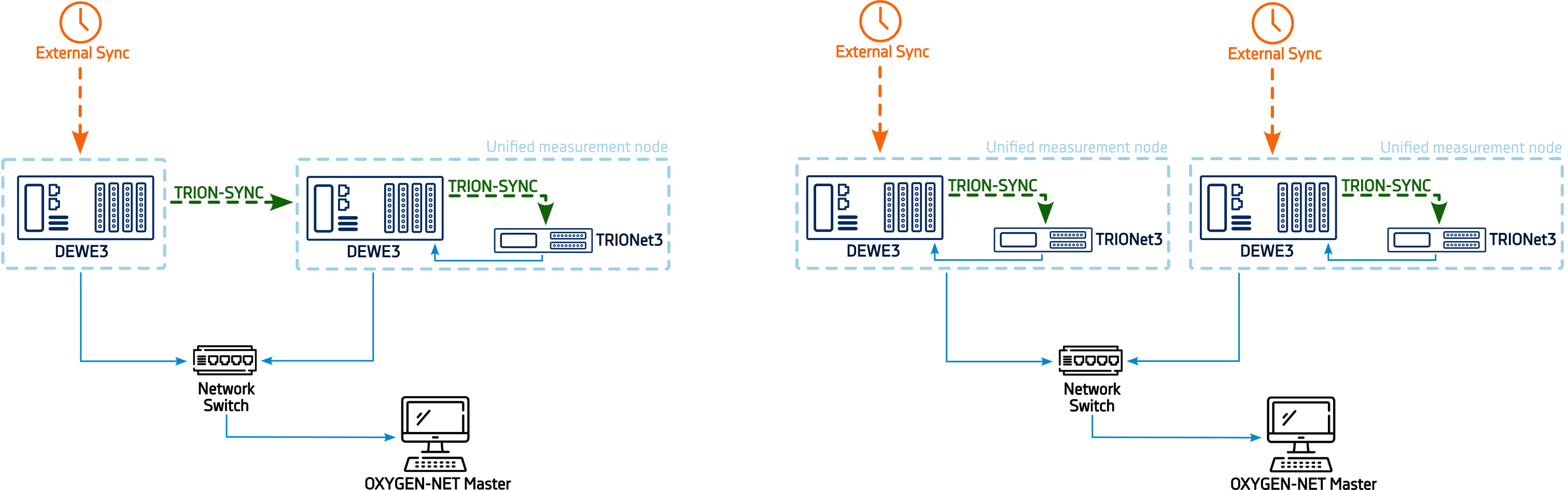

由于DEWE3设备配备了至少两个以太网端口，因此可以实现双局域网网络。Fig. 625 展示了一个带有两个主单元和三个从单元的示例设置，其中每个主单元都有自己独立的网络。
Fig. 625 基于双网络系统的多主机拓扑图¶
Note
图中的网络交换机是可选项，如果主电脑网口足够，可以不使用此交换机。
同步拓扑¶
所有DEWETRON设备都具有内部时钟机箱同步功能，可以通过机箱上TRION-SYNC总线传输同步时钟信号。另外，DEWETRON还提供多种硬件同步选项，用多个系统的信号同步，包括DEWE3机箱控制器、TRION-BASE模块、TRION-TIMING模块和TRION-VGPS模块。这些硬件选项支持使用更多的时钟信号，如IRIG、GPS等。
下面我们将介绍DEWETRON所支持的同步拓扑形式。这些拓扑之间的主要区别在于所有测试节点是如何同步的，以及它们是否连接到外部同步源。
TRION-SYNC机箱同步¶
Fig. 626 所展示的是如何使用TRION-SYNC-BUS进行同步, 基于所有DEWE3系列设备自带的内部时钟信号，无需外部时钟源即可实现机箱间的同步。这是OXYGEN-NET中所有DEWE3设备的默认同步方法。该系统在没有外部同步源的情况下以自由运行模式运行，所有节点通过TRION-SYNCBUS连接。当不需要绝对时间戳并且不需要与第三方系统同步时，建议使用此选项。.
Fig. 626 DEWETRON机箱间直接同步方式¶
外部同步信号¶
该同步拓扑依赖于外部第三方系统作为参考时钟，将同步信号单独分发到每个测量节点。一般用于远距离分布的系统，其中距离超过了TRION-SYNC-BUS的限制，或者当有线连接是不切实际的。
由于在此设置中不使用TRION-SYNC-BUS，因此每个测量节点必须配备适当的硬件来接收外部同步信号。Fig. 627 说明了这种拓扑的应用场景。
Fig. 627 时钟外部时钟源同步拓扑图¶
外部时钟和TRION-SYNC¶

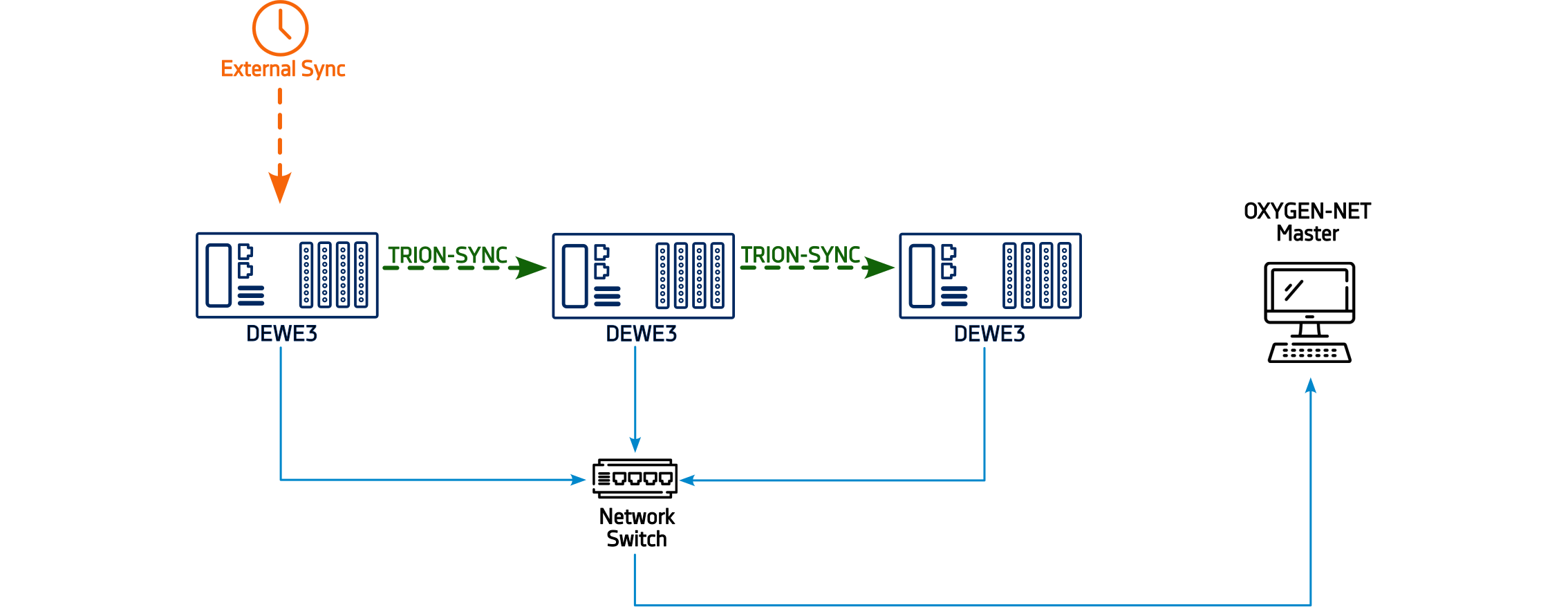

这种同步拓扑结构结合了内部TRION-SYNC和外部时钟信号方法。在这种设置中，一个DEWE3设备接收外部同步信号。再将接收到的信号时基，通过TRION-SYNC总线将下发给所有其他DEWE3设备。
接收外部同步信号的机箱自动成为同步主机，并且需要配备相应的硬件。当需要同步到绝对时间戳时，这是一种理想的拓扑形式。
Fig. 628 外部时钟和TRION-SYNC结合同步方式¶
TRIONet3和DEWE3机箱同步¶
TRIONet3是一个前端设备，因此它在连接到另一个设备时不会创建一个OXYGEN-NET网络。将其集成到现有的OXYGEN-NET系统中不会改变网络拓扑结构。仅是将TRIONet3作为连接设备的扩展，两者都作为统一的测量节点。然而，TRIONet3仍然需要网络和同步连接。Fig. 629 显示了包含TRIONet3设备的两个示例拓扑。
Fig. 629 TRIONet3和DEWE3机箱同步¶
OXYGEN-NET-菜单总览¶
OXYGEN-NET菜单分为三个不同的部分：节点、同步和设置。
OXYGEN-NET – 节点¶
Fig. 630 OXYGEN-NET菜单-节点¶

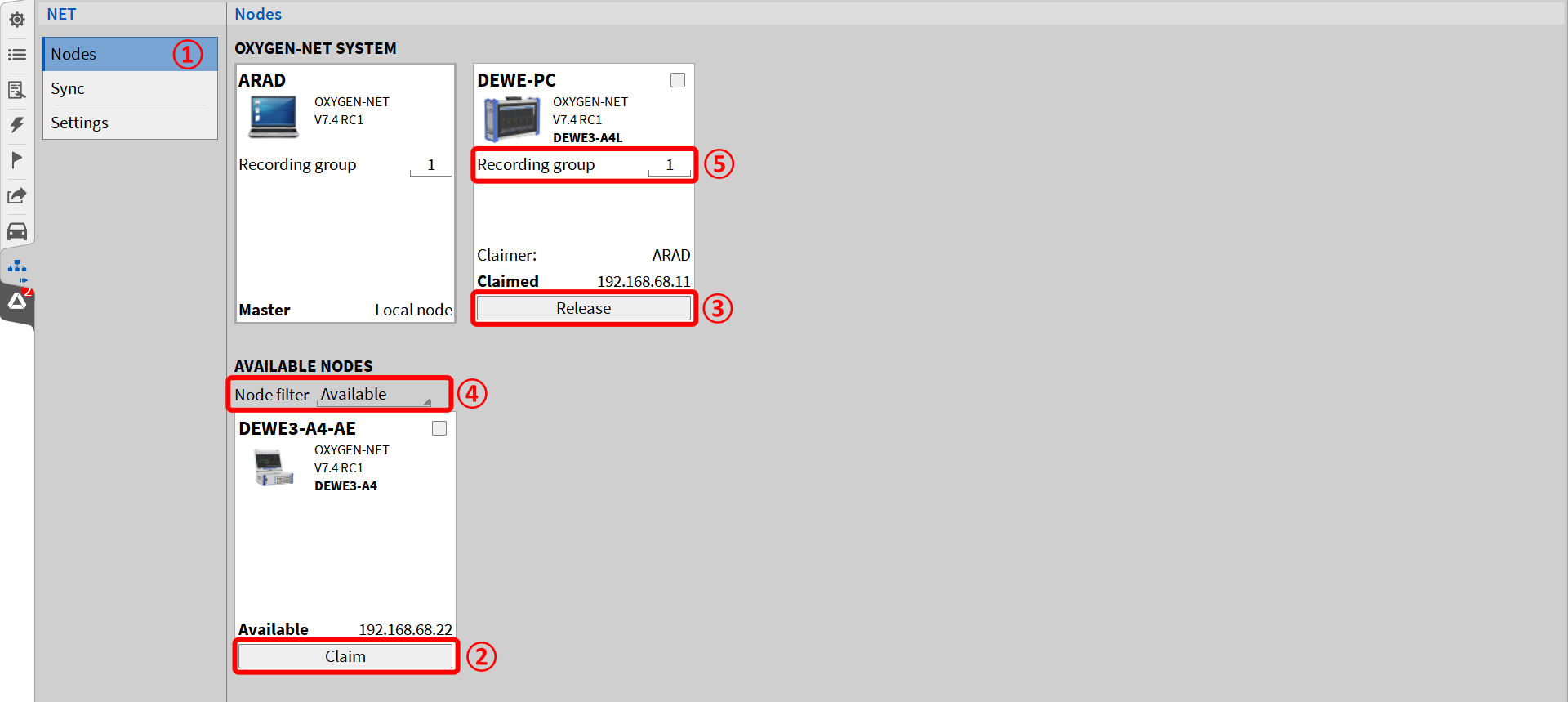

节点（见图:numref:nodes-menu）提供了连接到同一以太网的所有测量设备的概述。“可用节点”部分显示所有可用的设备，而OXYGEN-NET SYSTEM部分显示连接到这个主单元的所有从单元。要创建或扩展一个OXYGEN-NET网络，必须在所需组网的每个设备上激活 “允许OXYGENNET” 选项。此外，要允许锁定设备，必须启用 “允许锁定” 选项。
启用和禁用这些选项，请参阅 OXYGEN-NET 菜单 – 设置 OXYGEN-NET菜单-设置。启用OXYGEN-NET和允许锁定的设备可以由主单元锁定并连接到OXYGEN-NET系统。要锁定设备，请单击相应测量设备下方的“锁定”按钮或选择多个设备之后点击任意一个选定设备下方的“锁定”按钮（见图. Fig. 630 ②）当被锁定之后，上述设备将在整个OXYGEN-NET系统中作为从机。
通过点击相应的“释放”按钮（见图 Fig. 630 中的③），可以将对应的设备从OXYGEN-NET系统中释放出来。释放测量设备后，它可以再次作为独立设备使用，也可以连接到另一个OXYGEN-NET系统。
节点筛选
节点过滤（见图 Fig. 630 中的④）允许用户根据可用测量设备的状态对其进行排序：
可用的: 显示网络中未被锁定且可以被锁定的设备。
已锁定的: 显示网络中被任一主机锁定的设备。
全部: 显示连接到以太网的所有设备，无论其锁定状态如何。
数据存储组
数据记录组输入框（如图 Fig. 630 中的⑤所示）允许用户设置数据记录组ID。所有具有相同ID的设备组成一个数据记录组，共享所有存储命令（开始、暂停、停止）。这使得诸如在一个主单元上控制开始存储，在另一个主单元上停止录制等操作成为可能。
记录组中的所有主设备从从设备接收相同的数据。默认情况下，记录的数据存储在组内的每个设备上。分配给不同记录组的设备独立运行。记录组ID可以分配给主设备和从设备，数字范围从0到999。以下是基于OXYGEN-NET多主系统的不同示例，涉及两个主单元和一个从单元：
示例:所有设备上设置相同ID
主机 1: 存储ID 1
主机 2: 存储ID 1
从机: 存储ID 1
在这种设置中，存储命令影响所有三个设备，默认情况下，每个设备本地存储相同的数据。
示例: 所有设备设置不同的ID
主机 1: 存储ID 1
主机 2: 存储ID 2
从机: 存储 ID 3
在这里，存储命令只影响匹配ID的设备。例如：在主机1上开始的存储也必须在主机1上停止，并且数据仅存储在该设备上。在主机2上开始的存储则独立运行，不受其他主机的影响。从机有自己唯一的ID，不能控制启动和存储。
示例: 混合ID
主机1: 存储ID 1
主机2: 存储ID 2
从机: 存储ID 1
在这种情况下，在主机1上发出的记录命令也会影响从机，从而导致在两个设备上存储相同的数据。主机2具有不同的ID，独立运行。
OXYGEN-NET 菜单 – 同步¶
Fig. 631 OXYGEN-NET 菜单 – 同步¶
自动设置滑块
自动设置滑块（见图 Fig. 631 中的①）允许用户启用或禁用自动同步设置：
启用：由DEWE3机箱自动配置同步。同步设置为TRION-SYNC-BUS，当自动设置激活时，不能更改手动设置。如果主设备缺乏测量硬件（例如，Notebook或PC），则第一个锁定的Sl从机将自动设置为同步主设备。默认情况下，同步主机使用其内部时基作为同步输入。
禁用：用户可以手动配置同步输入和输出设置。有关更多详细信息，请参阅 同步设置界面.
同步状态指示
同步状态指示器（如图 Fig. 631 中②所示）显示系统当前的同步状态：
红色：未连接有效的同步信号。
橙色：一个有效的同步信号已连接，但系统尚未锁定（这可能需要几秒钟，并将自动定）。
绿色：表示有有效的同步信号接入，系统处于锁定状态。
灰：同步信號是基於系統的內部時鐘。
当同步设置窗口关闭时，同步状态指示器也可以在操作栏中使用（见图 Fig. 14 中的②）。有关其他详细信息，请参阅 故障排除 。
OXYGEN-NET 菜单 – 设置¶
Fig. 632 OXYGEN-NET 菜单 – 设置¶

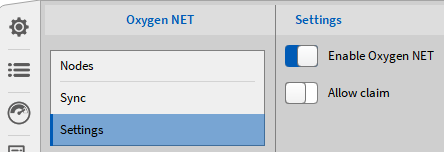

在设置菜单中，用户可以启用或禁用OXYGEN-NET功能，并选择测量设备是否允许被锁定。
如果OXYGEN-NET被禁用，测量设备既不能作为主设备，也不能作为从设备在OXYGEN-NET系统中使用。因此，该设备在其他DEWE3系统的“节点”菜单中对其他用户是不可见的（参见 OXYGEN-NET – 节点）。如果启用了OXYGEN-NET，则该设备可以在OXYGEN-NET系统中使用，并在其他DEWE3系统的Nodes菜单中列出。

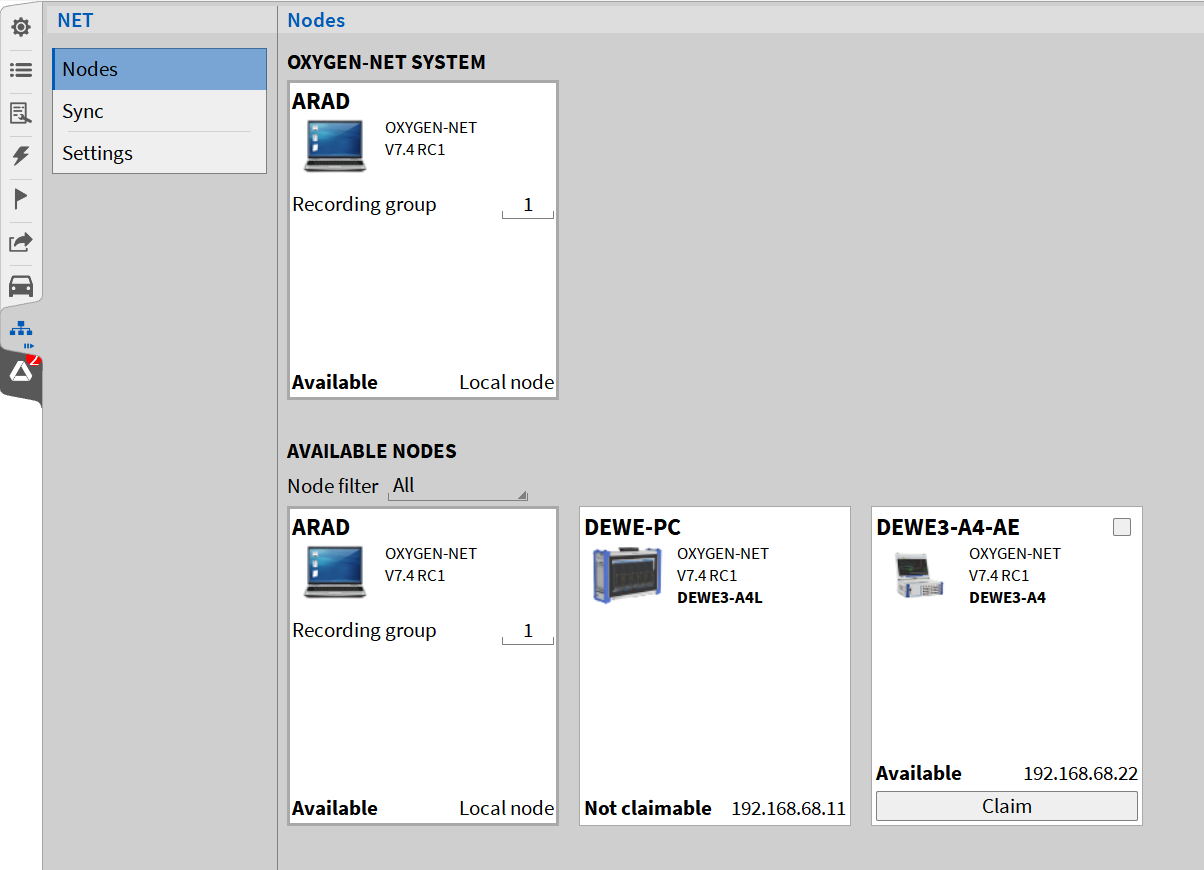

如果启用“允许锁定”，则测量设备可以用作主设备，也可以被另一个设备锁定并用作从设备。如果禁用锁定，则测量设备只能用作主设备（和锁定其他设备），而不能用作从设备。Fig. 633 在OXYGEN中说明了这一点，其中DEWE-PC设备设置为禁用锁定，DEWE3-A4-AE设备允许锁定。

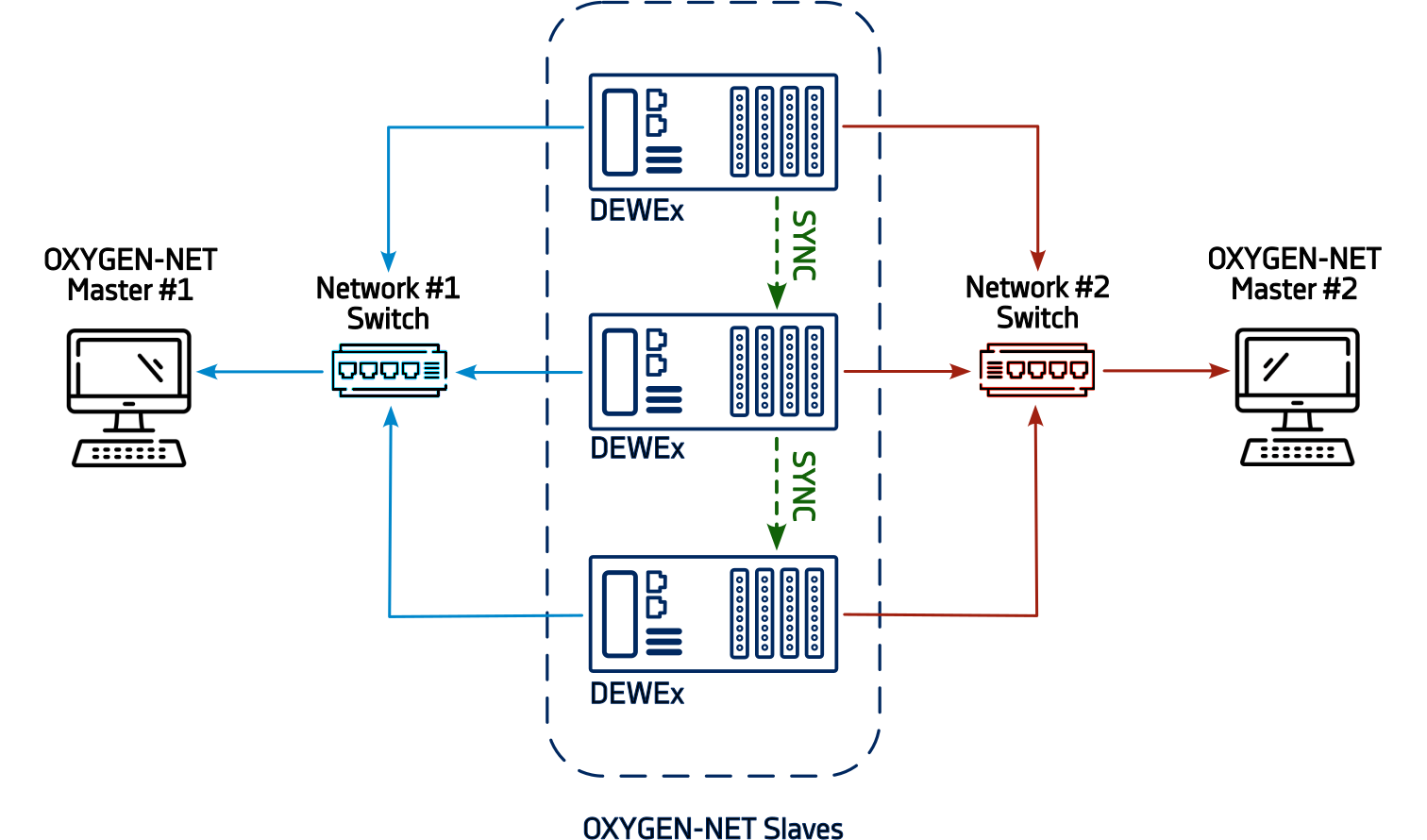

Fig. 633 锁定状态的不同类型¶
如果启用了OXYGEN-NET并且允许锁定操作，则会呈现图中设备DEWE3-A4-AE的状态；如果启用了OXYGEN-NET，并且禁止锁定，则出现的是DEWE-PC设备的状态。
设置OXYGEN-NET 系统¶
以下步骤描述了将多个设备配置到OXYGEN-NET系统的过程。在 OXYGEN-NET-菜单总览 概述中提供了以下设置和属性的详细描述。可能的硬件连接方案可以在 (OXYGEN-NET 拓扑结构)。
通用设置¶
将OXYGEN-NET系统内应使用的所有测量设备连接到同一以太网络。请确保所有测量设备的IP地址在同一子网掩码内。当启用DHCP且无DHCP服务器可用时，设备默认使用操作系统回退范围（169.x.x.x）。
在所有测量设备上启动OXYGEN，并在所有设备上的OXYGEN-NET菜单设置中启用OXYGEN-NET。
在设备上选择“允许锁定”这些设备将被配置为从机。如果不启用“允许锁定”，则此设备不能被主机锁定。
进入主单元上的OXYGEN-NET菜单中的节点设置。根据选择的节点过滤器，测量设备将出现在“允许被锁定的”部分中。若要锁定设备，请单击相应测量设备下方的“锁定”按钮，或通过勾选框选择多个设备并单击任何“锁定”按钮
Note
如果某个设备没有出现在可用节点部分中，请参考 故障排除.
在主机锁定设备后，它将列在OXYGEN-NET菜单节点的OXYGEN-NET系统部分中。被锁定的设备作为从机运行，并由其对应的主机控制。锁定测量节点的第一个主设备被指定为测试主机，并执行采集主设备的角色，负责协调跨所有节点的同步采集启动。从机可以通过点击释放按钮再次从OXYGEN-NET系统中释放出来。
锁定设备后，从机界面将被锁定，软件右下角将显示“被xx设备锁定”信息
Fig. 634 锁定信息显示¶
同步设置¶
使用内部TRION-SYNC进行同步设置¶
将SYNC同步线连接到各测试设备。需要做主机的设备,作为OXYGEN‐NET系统内的时钟主机。因此, 需要将主机的SYNCOUT 接口使用同步网线接入下一台从机的SYNC I/O。同时, 此从机可以通过SYNC OUT 接口将同步信号串联给其他的从机设备(见 图. Fig. 635)。 采集设备之间的时钟同步网线必须直连,而不可以通过路由器和交换机。
Fig. 635 使用TRION-SYNC-BUS同步多个测量单元¶

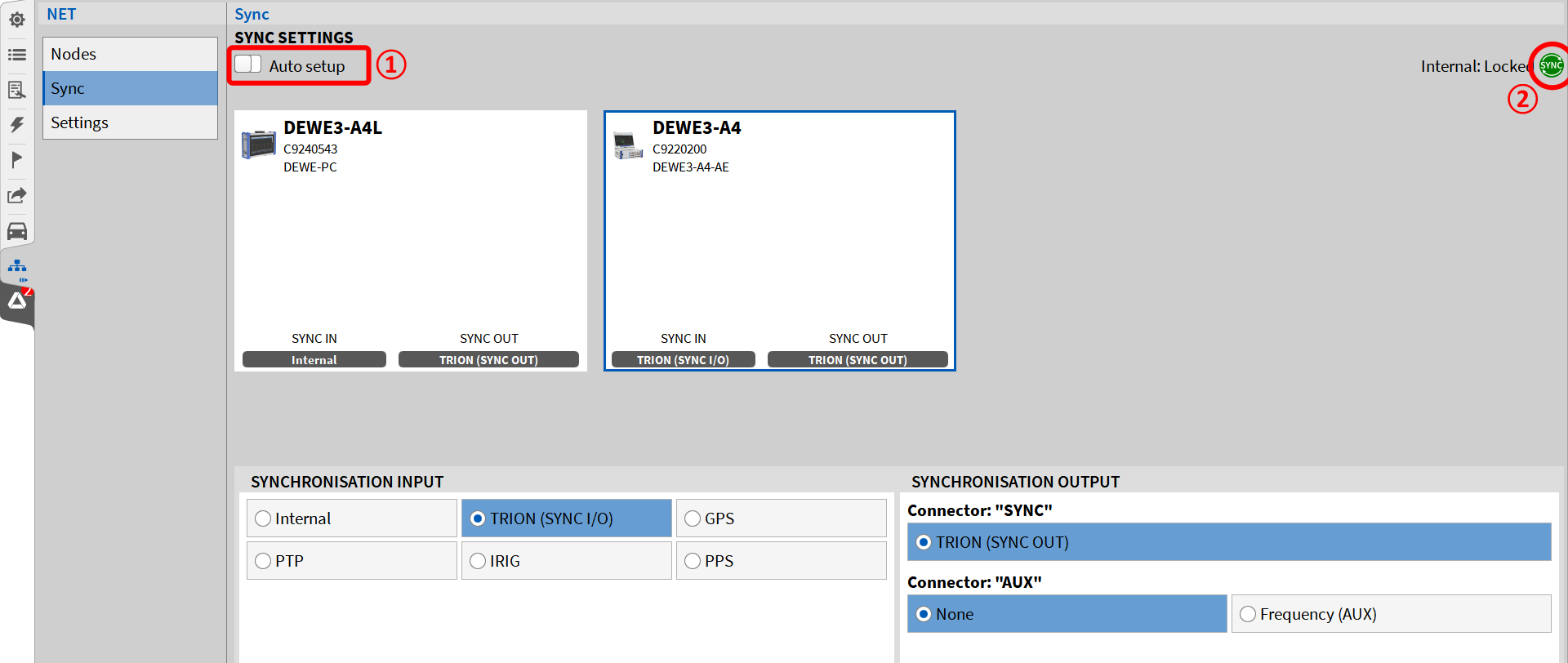

接下来，配置OXYGEN-NETSync设置。最简单的方法是启用AutoSetup，它会自动应用正确的同步设置。如果需要手动配置，请遵循以下步骤：v
转到OXYGEN-NET同步菜单并禁用自动设置。
选择作为同步主机的测量单元。在“同步信号输入”部分选择内置。在同步输出部分，勾选TRION（SYNC)，并将所有其他接口选为“无”。
对于所有其他测量单元，选择TRION（同步IO）作为输入，TRION（同步OUT）作为输出。为所有其他输出连接器设置“无”。
所有设备的SYNC指示灯变为绿色，表示同步接线正确，同步完成。所有从机现在都与主机的相对时间基础同步，并且可以通过单击主机上的“开始存储”按钮开始测量。
Fig. 636 正确的同步指示¶
Note
如果SYNC指示灯的底色为橙色，说明同步接线错误。有关详细信息，请参见 故障排除.
同步设置-使用外部时钟源¶
当使用外部信号进行系统同步时，设置略有不同。
首先，确保每个DEWE3设备都安装了适当的硬件来接收外部信号。然后，连接外部同步源（如GPS天线、IRIG时钟或PTP信号）。不需要每个节点使用相同的同步源：例如，一个节点可以使用GPS而另一个节点使用PTP。
接下来，打开OXYGEN-NET同步菜单并禁用自动设置。根据外部信号源和支持的硬件，手动配置同步输入和同步输出设置。配置完成后，所有设备上的SYNC指示灯变为绿色，同步成功。图 Fig. 637 示出一个例子，其中一个设备从外部源接收IRIG信号，另一个设备通过TRION-SYNC进行同步。
有同步错误的关详细信息，请参见 故障排除。

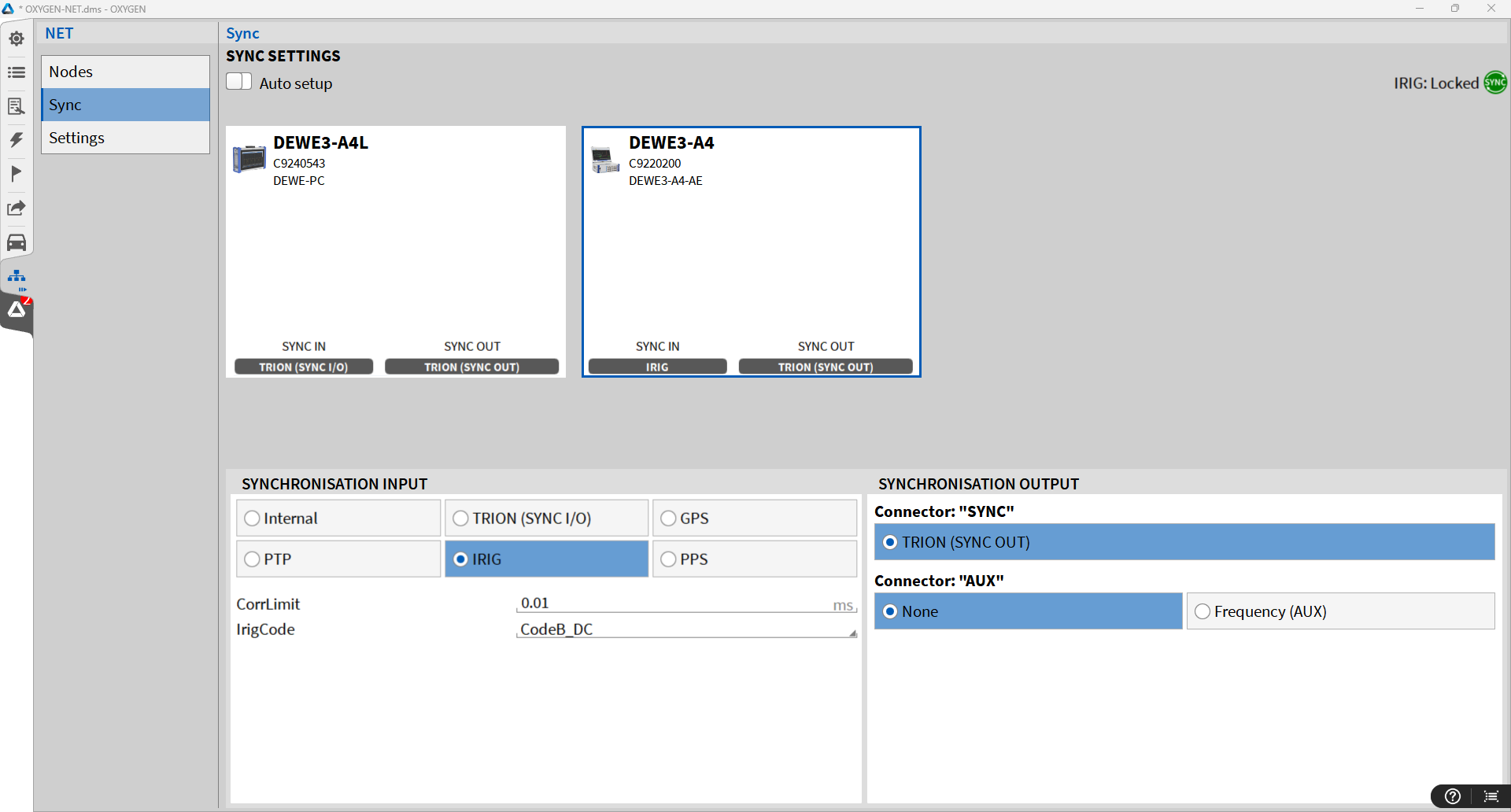

Fig. 637 使用外部IRIG同步示例¶
在 OXYGEN-NET 系统上进行设置生成¶
设置配置和共享设置¶
在为OXYGEN-NET系统配置OXYGEN设置时，用户必须知道哪些设置是为整个OXYGEN-NET网络配置的，哪些设置是仅为单个设备在本地配置的。本小节简要概述了不同的设置和系统配置的行为。
测量屏幕和报告
配置测量屏幕和报告是一个特定于设备的过程。任何修改，例如添加、编辑或删除屏幕或报告页面，都必须在每个设备上单独执行。这还包括添加、编辑和删除显示工具和各自的显示工具属性。
软件通道和软件特性（包括通道属性
软件通道只能在本地添加或删除。对于从机而言，这必须在建立OXYGEN-NET系统之前完成。一旦从属单元成为网络的一部分，现有的软件通道（例如，修改公式）可以从任何主单元进行编辑。然而，在多主系统中，一个主单元不能修改另一个主单元上的软件通道。
硬件通道（包括通道属性
任何从机上的硬件通道都可以在任意的主机上配置。这包括所有通道简单和高级通道设置，除了数据通道概览中的”存储”列（图 Fig. 638 中的绿色箭头）。对于多主机系统，这意味着一个主单元上硬件通道的属性更改将自动在每个其他主单元上实现。为了防止通信冲突，我们强烈建议一次只在一个主单元上配置这些设置。
Note
只要只使用整数倍采样速率，每个节点之间的信道采样速率可以不同。
OXYGEN 设置配置
除了记录文件名之外，所有其他的OXYGEN设置设置（在 软件设置）仅应用于本地设备。只要记录文件名不包括任何头信息，记录文件名将在所有设备上是相同的。
触发事件
触发事件在本地创建。触发条件可以基于接收到的从机的通道，除了存储操作之外，触发操作只影响本地设备。有关记录行为的更多详细信息，请参见使用 使用 OXYGEN-NET 系统记录数据。关于处理触发事件的更多信息可以在 事件触发 一节中找到。
数据头
测量设置的标头数据部分中定义的标头仅在本地生成，在OXYGEN-NET系统之间不共享。如果头数据提示在数据记录开始时启用，它们将只出现在主单元上，而不是在从单元上。有关标头数据的更多信息，请参见 数据头。
存储配置
有关在OXYGEN-NET网络系统中记录设备行为和可能配置的详细信息，请参阅用OXYGEN系统 使用 OXYGEN-NET 系统记录数据。
系统配置
复制/粘贴操作
如果多个设备需要相同或类似的设置，包括测量屏幕和软件通道，建议创建一个模板设置文件，复制到所有其他设备，并根据需要调整设置。
使用远程控制
如果要在创建OXYGEN-NET系统之前配置分布式测试单元，我们建议使用远程控制工具，如远程桌面连接或VNC工具。这有助于配置本地设置，如设置测量屏幕、软件通道等。
分布式计算
请记住，所有计算（从简单的数学公式到更复杂的功能，如功率分析）都是在生成它们的设备上呈现的。将这些计算分布在OXYGEN-NET系统中的多个设备上可以减少设备的系统负载。例如:
如果一个从设备计算负荷过大，不要在从设备上执行要求很高的计算，而是将数据传输到主设备并在那里执行计算。
如果主设备计算负荷过大，则在从设备上执行计算，只传输计算结果到主机，而不传输完整的原始数据。
有关如何仅传输和存储特定通道的详细信息，请参阅 数据传输和存储 。
数据传输和存储¶
在通道列表中，用户可以定义每个通道的各种数据传输和存储设置。

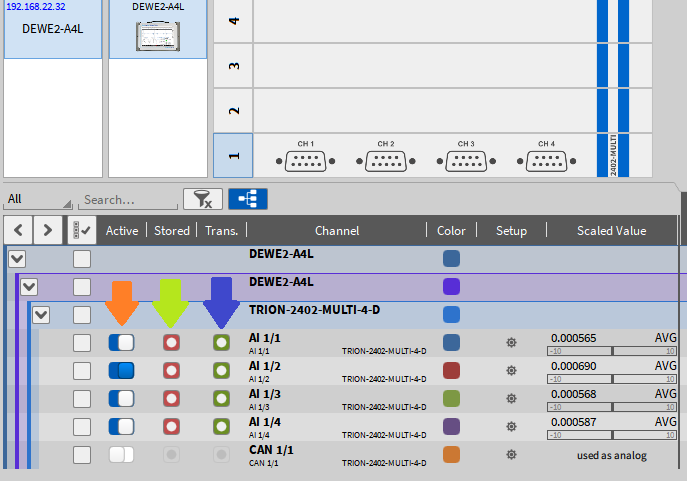

激活：图 Fig. 638 中用橙色箭头标记的滑块将激活或关闭通道的数据采集。
存储：图 Fig. 638 中带有绿色箭头的红色按钮将使数据存储。
传输：图 Fig. 638 中带有蓝色箭头的绿色按钮将使数据从从机传输到主机。
Note
不能将数据从主机传输到从机，也不能在从机之间传输，只能从从机传输到主机。
Fig. 638 主机界面选项¶
Fig. 639 显示以下可能的组合：
通道A1/1的数据只进行采集，但不会被存储或传输。数据仅可用于从机上的数学计算。
通道A1/2 的数据将会在从机上存储，但是不会传输到主机。
通道A1/3将被传输到主机，但既不存储在主机上，也不存储在从机上。通道只能用于从机或主机上的数学计算
通道 A1/4 将会传输到主机，并且在主机和从机上存储数据。
Fig. 639 数据传输和存储组合¶
如何仅在主机存储而从机不存储数据
为了防止数据被存储在从设备上，需要给从机分配一个与主设备不同ID的记录组。这样做的机结果将会导致在从机上不进行数据记录，因此也不会在其上保存任何数据。
保存&加载设置¶
当设置保存在主设备上时，任何连接的从设备的配置（包括通道设置、测量屏幕配置等）都包含在存储在主设备上的设置文件中。在从属单元上不会自动保存单独的设置文件。
当在包含OXYGEN-NET配置的主单元上加载安装文件时，OXYGEN尝试在安装加载过程中自动锁定所需的从单元。如果不能锁定从机，软件将弹出硬件不匹配对话框（见图 Fig. 22）。
Note
当在主机上加载安装程序时，必须已经在从机上运行OXYGEN，因为它不会在加载安装程序时自动启动OXYGEN采集软件。
多主机系统的保存和加载设置
在多主系统中，在一个之际上成功加载一个设置将覆盖任何连接的从机的当前设置，并更新所有连接的主单元上的共享设置。为了简化多个主单元的设置，并将出错风险降到最低，我们建议采用以下工作流程：
在一个主单元上为一个OXYGEN-NET系统创建一个通用的设置文件。
把这个文件复制到所有主单位。
在每个主单元上加载复制的文件。
成功加载安装文件后，执行任何进一步的调整。
使用 OXYGEN-NET 系统记录数据¶
OXYGEN-NET系统支持与单个系统相同的数据存储选项。然而,由于多主机系统的可能性和多个记录组各种存储的行为出现。在下文中，我们将讨论OXYGEN-NET系统中的可能存在的不同存储行为。
数据存储组
具有相同数据存储组ID的所有设备组成一个存储组。同一数据存储组内的所有设备共享数据存储命令：开始存储、暂停存储和停止存储。这意味着如果在记录组内的任何设备上执行任何这些操作，记录组内的每个设备都将遵循此命令。有关示例，请参阅 OXYGEN-NET – 节点 部分的数据存储组。
手动存储
在同一记录组内的任何主机上按下数据存储按钮后，在主单元的记录组内的每个设备上都将开始存储。这同样适用于暂停和停止存储命令。所有具有相同存储ID的设备都将遵循该命令。有关记录组的详细信息以及示例案例，请参阅部分 OXYGEN-NET – 节点.
Note
在多主系统中，一旦主设备打开了数据通道菜单，记录就会被阻止。此外，一旦一个主单元退出数据通道菜单，每个其他主单元也退出数据通道菜单。
当停止存储后，测试数据通常将会按照以下方式存储：
所有主机在本地存储所有传输的数据以及其本身（如果可用）获取的数据。
所有从机在本地存储其各自的数据。一个从机不存储来自不同从机的任何数据。
Note
数据传输和存储设置（见数据传输和存储）对最终存储的测量文件有很大影响。
触发存储
OXYGEN-NET 系统支持触发存储。主机上定义的所有触发事件将在OXYGEN-NET系统起作用。这样可以实现灵活的触发设置，但也容易因考虑不周全的触发事件而出错。从设备上的单个触发设置将被忽略。
支持用户简化的统计存储（参见 事件触发）。用户减少的统计数据不会从从单元传输到主单元，以避免要传输的数据增加。它们是在从机将传输到的主机上进行计算的。
多文件存储
OXYGEN-NET系统支持多文件记录。在主机上启用多文件存储时，该设置也将同步应用在从机上的本地数据文件。为了保证数据无间隙存储，建议在所有具有相同存储ID的主机中使用相同的多文件配置，从机上配置的任何多文件设置将被忽略。
更多信息¶
典型数据传输速率（80MB/s）：
16位：高达350通道@100KHz
24位：高达350通道@50KHz
主机既可以是带有TRION硬件的测量单元，也可以是没有TRION硬件的笔记本电脑。如果没有TRION硬件的笔记本电脑用作主机，则主机锁定的第一个测试设备被定义为同步主单元，发送同步时钟到各从机。
同步接线可以在OXYGEN启动之前或启动之后连接。
从机上的设置必须在锁定它们之前准备好，因为主机只能配置从机现有的通道。
如果主机的硬盘已满，所有主机和从机的数据存储将自动停止。
如果从机的硬盘已满，只有此从机的数据存储会停止，其他设备上不会停止数据存储。
如果主设备的软件模式切换到数据回放模式，由于打开了数据文件，从设备将从主设备中释放。为了避免这种情况，请使用OXYGEVNiewer模式。
节点名为操作系统主机名。设备名称可以在Windows下的系统→信息→更改PC名称进行编辑。
ORION DAQ/DSA 硬件系列不支持OXYGEN-NET.
故障排除¶
一般故障¶
“可用节点”中未找到设备
如果设备并未按预期出现在“可用节点”中, 请确认：
节点过滤设置成“所有”或“可用”
丢失设备的软件中勾选“允许使用OXYGEN-NET”
网络连接稳定可靠
IP地址处在同一网段
同步故障
如果同步接线错误，同步指示灯背景色为橙色，软件右下角显示等待同步信息（如图 Fig. 640 所示）。如果出现这种情况，请确保同步接线正确。要了解更多信息，请参考 OXYGEN-NET 菜单 – 同步 -和图 Fig. 635。
Fig. 640 错误的同步接线¶
如果在测量过程中断开了同步线，“事件列表”中会添加“同步丢失”标记，软件右下角会显示“等待同步”信息。SYNC指示灯的底色变为橙色。
Fig. 641 测量过程中的同步丢失提示¶
数据存储将会继续，直到按下停止按钮。请注意，如果没有有效的同步连接，记录将不再是时间同步的。
同步线的重新连接将不会有助于在记录期间重新同步数据。在再次进行时间同步之前，必须停止测量。
如果在测量过程中重新连接同步线，同步指示灯将变为红色，软件右下角显示“同步信号无效”
Fig. 642 测试过程中重连同步线¶
如果系统的配置方式是不允许的拓扑结构，那么在同步设置中的同步指示器旁边会出现以下错误消息：未为节点XY找到有效的同步设置。
Fig. 643 无效的同步设置错误信息提示¶
如果同步出现问题，则至少有一个节点无法同步，此时会出现一条错误消息：“系统不同步”。在这种情况下，请分别检查每个测量节点。
从机失去网络连接
如果从设备在测量过程中失去网络连接，主设备会在“事件列表”中添加节点丢失标记，并在软件右下角显示“从机节点丢失”信息（如图 Fig. 644 所示）。
Fig. 644 从机节点丢失提示¶
受影响的从机将添加一个节点丢失标记到事件列表中，并弹出一个主节点丢失弹出菜单（见图 Fig. 645）。
Fig. 645 从机节点丢失提示和反馈¶
如果用户选择将此丢失节点从主机解锁，系统将继续存储数据，直到按下停止按钮，从设备可以作为独立单元使用。
如果在此期间网络连接被修复，从机上的弹出窗口将再次关闭，从机可以再次被主设备控制。数据记录仍然是同步的，因为同步连接仍然处于活动状态。节点发现标记将被添加到事件列表中。
其他从机设备上的测量不受影响，也不会显示从属节点丢失信息。
主机失去网络连接
如果主机在测量过程中丢失网络连接，主机会在“事件列表”中添加节点丢失标记，并在软件右下角显示从节点丢失：…信息（如图 Fig. 644 所示）。

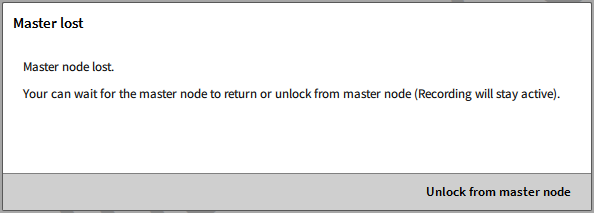

所有从机在事件列表中添加节点丢失标记，并弹出主机丢失菜单（见图 Fig. 645）。
如果用户选择从主节点解锁，那么数据采集录将继续，直到按下停止按钮，并且从设备可以作为独立单元使用。
如果在此期间网络连接被修复，从机上的弹出窗口将再次关闭，从机可以再次被主设备控制。数据采集存储仍然是同步的，因为同步连接仍然处于活动状态。节点发现标记将被添加到事件列表中。
多主机系统的故障排除¶
同时加载设置
不建议在OXYGEN-NET系统中同时加载设置。同时在多个主客户端上加载设置可能会导致等待时间延长，并在确定获取主客户端时出现不可预计问题。为避免错误，请逐个加载设置，每次加载一个主客户端。
丢失系统设备
本节介绍涉及到任何设备从OXYGEN-NET系统意外断开连接的场景，这可能是由于网络断开、设备崩溃、电源丢失或类似问题造成的。
数据存储时丢失系统设备
如果在数据存储过程中丢失了系统设备，建议在存储停止后进行全系统软件重启。全面重启包括:
释放每个主客户端的所有节点
关闭和重新打开每个主设备和从设备上的OXYGEN软件
在每个设备上重新加载现有的OXYGEN设置
在非存储期间丢失系统设备
如果在系统未存储或准备就绪的情况下设备丢失，则响应取决于丢失设备的类型：
如果采集主设备丢失：所有主设备将释放其测量节点。如上所述，建议完全重新启动系统软件。
如果任何主客户端（始终主机除外）丢失：受影响的主客户端将释放其锁定的从机，但整个系统不会受到影响。在受影响的设备上重新启动OXYGEN应该可以解决这个问题。如果问题仍然存在，请执行完整的系统软件重启。
如果任何从机测量节点丢失：拥有该节点的每个主设备将释放该节点并显示通知：“从机节点丢失：Slave_X。”在这种情况下，建议完全重启系统软件。
OXYGEN-NET局限性¶
不同的从机之间或从主机到从机不会传输数据。数据只能从从机传输到主机。
