事件触发¶

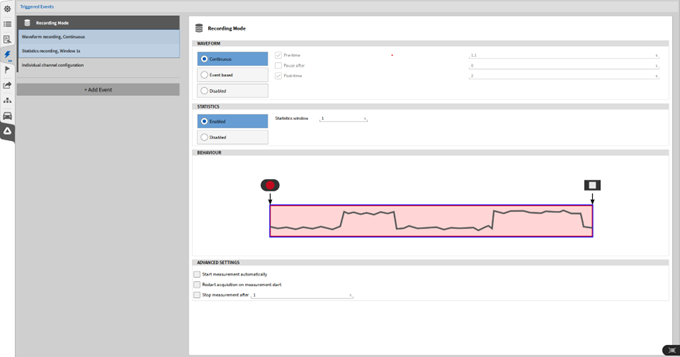

Fig. 520 Trigger Events Menu – Overview¶
OXYGEN提供2种存储方式: 波形实时存储和统计存储
“实时波形存储”会将所有的通道按照设定的采样率全速存储到数据文件。
“统计存储”仅存储最大/最小/平均/有效四种统计值, 统计时间可在0.1s到10s之间设定。统计存储仅针对选择为“使用”的输入通道。
两种存储方式可以独立选择为“使用”, 在默认状态下, 软件会将两种存储方式均设为“使用”, 并且统计存储的时间间隔默认为1s。
如果用户不希望OXYGEN软件将所有数据均按照全采样率存储, 即不是需要全部状态下的实时数据存储, 而仅仅是需要在某一输入条件达到时开始全采样率存储, 可以通过“基于事件的实时存储”功能 (即触发) 实现。此功能将在下一章节进行说明。
基于事件的实时波形存储和统计存储
基于事件触发的“实时波形存储”和“统计存储”的组合方式是非常实用的一种功能, 尤其是长时间连续触发存储的时候, 统计存储在不占用太多硬盘存储空间的前提下, 记录了数据的变化情况。在数据文件中, 只有当事件触发时才会全采样率实时数据, 除此情况之外, 数据将只会存储最大值和最小值等统计信息。 (见 图. 9.2) 。 Fig. 521).

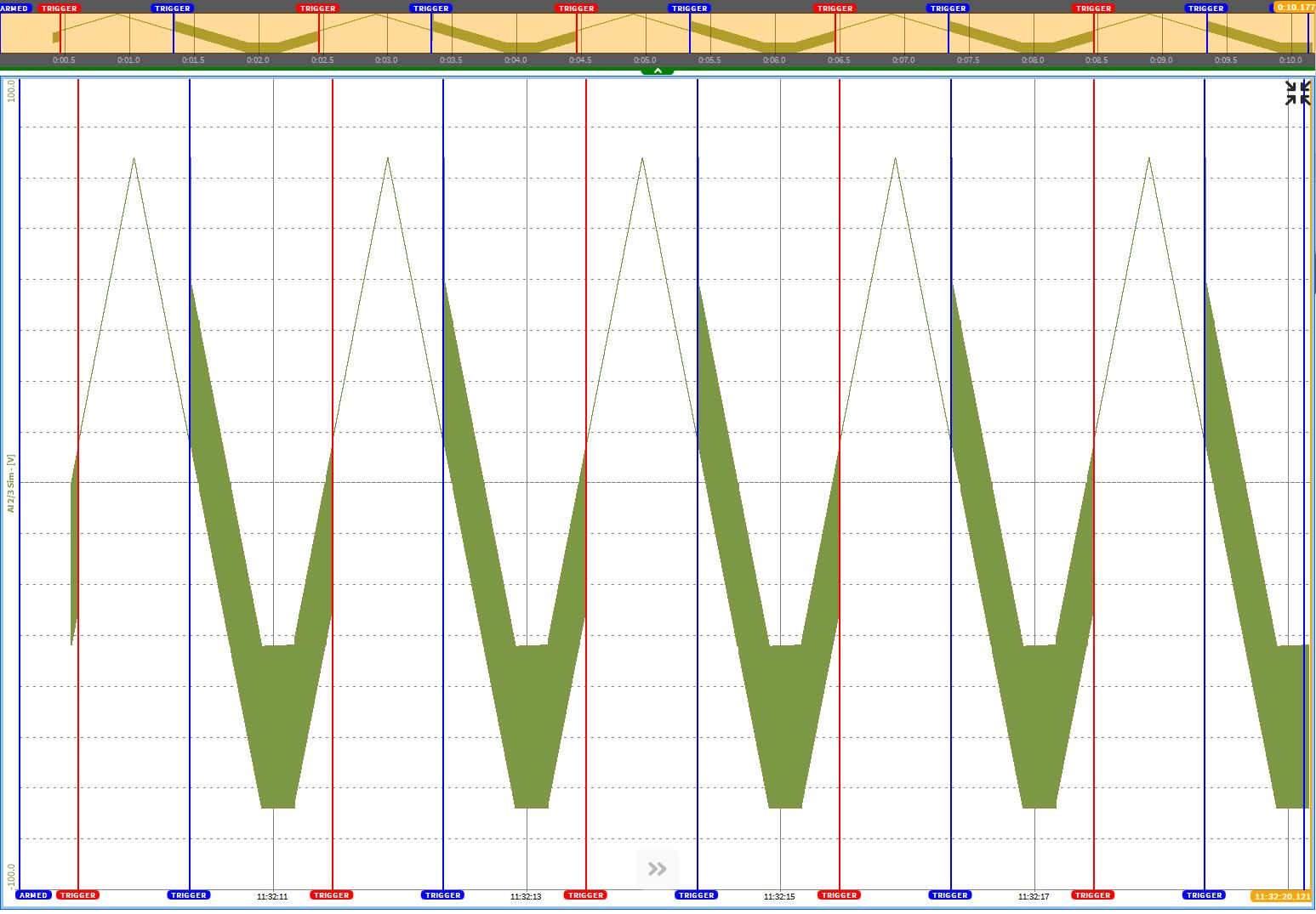

Fig. 521 基于事件触发的波形实时存储 (红色标记)¶
自动开始存储

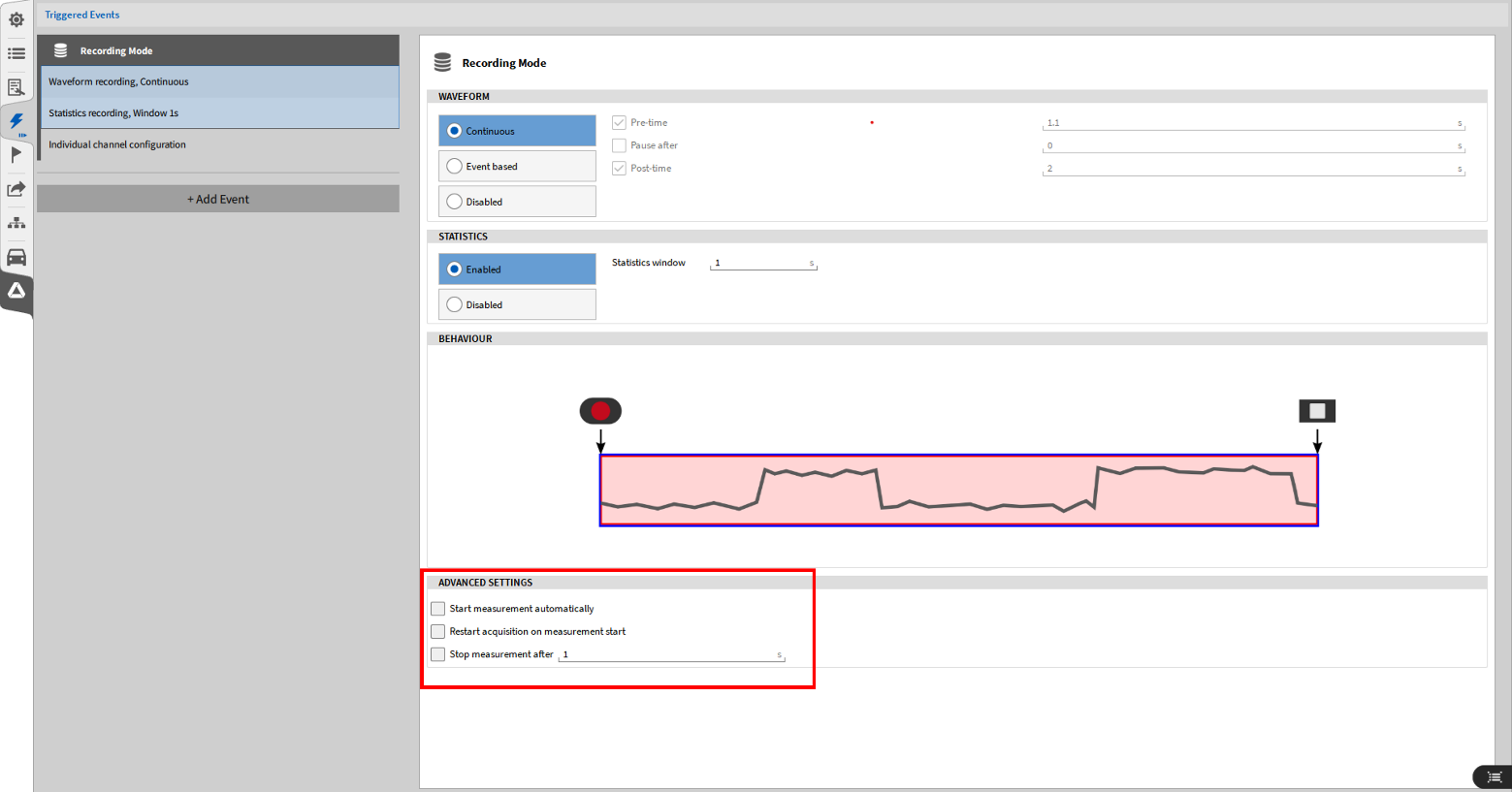

OXYGEN 提供了在软件启动后自动开始测量的可能性。要使用”自动开始存储”, 请将触发事件菜单放大到全屏, 然后在高级设置中选中自动开始测量(见图.e Fig. 522).
Fig. 522 事件触发界面, 自动开始存储¶
在实时波形存储连续存储模式下, 当选择自动开始存储时, OXYGEN软件在启动后切换至测试界面时, 会自动开始数据存储, 而不用再手动点击“开始存储”按钮。 (见 ⑧ 图 Fig. 14).
由于DEWETRO测N量系统在连接到电源后可以自动启动, 因此测量系统通电后, 测试软件可以自动启动并存储数据, 而无需用户的任何操作。若要自动启动OXYGEN，可开启开机设置“登录自动启动OXYGEN”。

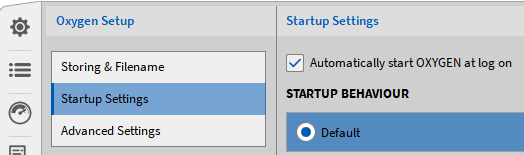

Fig. 523 自动启动选项¶
在基于事件触发的波形存储模式下, 在测试界面下, 当触发条件满足时, 数据存储将会自动开始。因此, 在选择“自动开始存储”之后, 无需再点击“触发准备”按钮。
添加触发事件¶

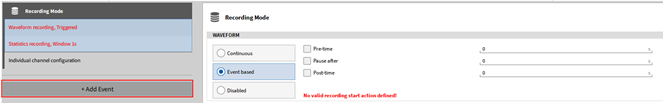

Fig. 524 使用触发模式¶
如果激活了基于事件触发记录, 则用户必须添加一个或多个用于触发的事件。通过点击添加按钮“+”, 来实现触发条件的添加 (参见图 Fig. 524). 同样, 当触发条件满足之前, 用户还可以通过设置预存储时间 (0到100秒可选) 来存储到达触发事件之前的数据。还可以定义一个时间, 在此时间之后, 记录将自动暂停。如果要进一步增加预存储的时间, 需增加软件的缓存容量, 请参阅高级设置 高级设置.
添加触发条件¶
当添加了事件触发后, 用户需要自定义一个触发事件条件, 并为这个条件指定对应的数据通道:

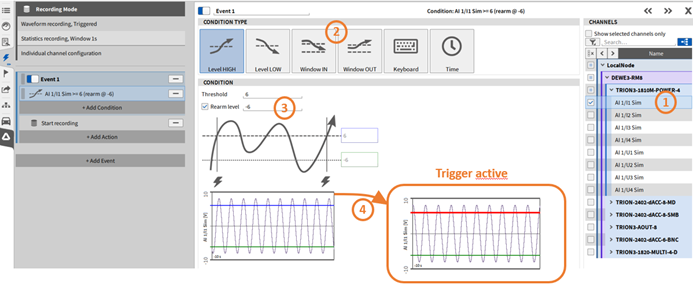

Fig. 525 定义触发条件并设置上升沿触发¶
要触发的通道可以从屏幕右侧的通道列表中选择（见 ① 图 Fig. 525）。选择通道后，会显示一个预览窗口（见 ④ 图 Fig. 525）。预览窗口中显示的测量范围是要被触发的通道的设定测量范围。预览窗口还包含了设定的阈值和重设等级。一旦超过阈值并且触发器被激活，预览窗口中的阈值线就会从蓝色变成红色。用户可以选择六种不同的事件条件（见 ② 图:numref:define_event）。
上升沿: 如果所选通道信号上升超过定义的阈值, 则激活触发。同时可以设置再触发条件, 即触发器再次激活之前必须通过的信号值 (见 ③ 图. Fig. 525)。
下降沿: 如果所选通道信号下降经过定义的阈值, 则激活触发。同时可以设置再触发条件, 即触发器再次激活之前必须通过的信号值 (见图. Fig. 526).

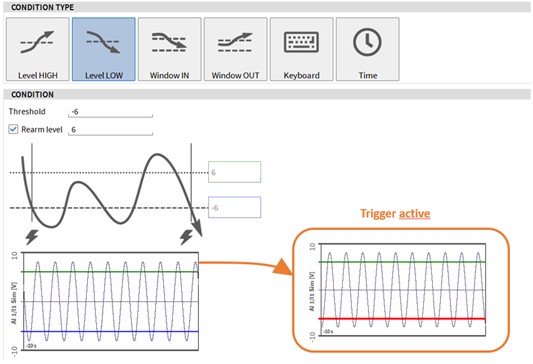

Fig. 526 下降沿触发¶

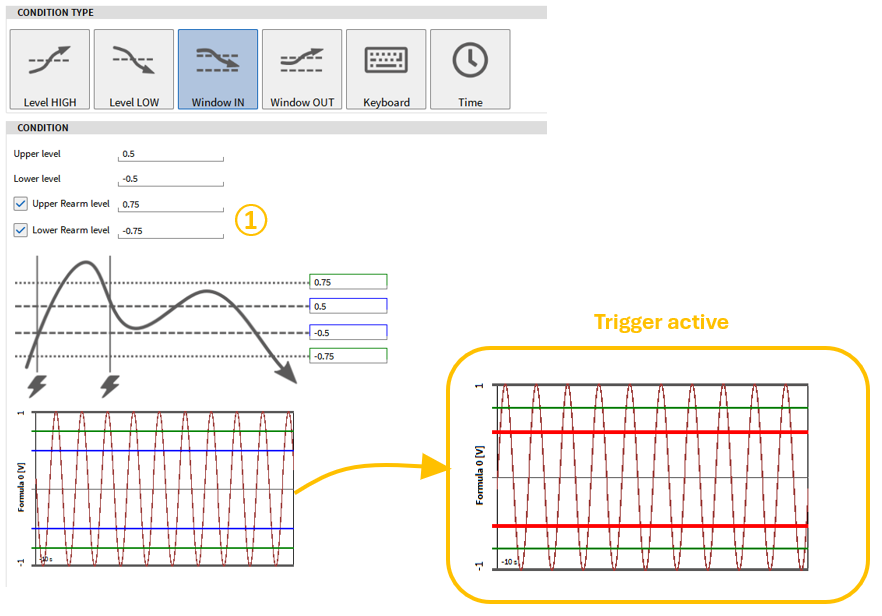

进入窗口: 当所选信号进入所设定区间时, 触发被激活。用户可以自定义设定此区间的上限和下限值 (见图. Fig. 527). 在下次触发之前，信号必须通过一个“再触发”值，此触发值可以自定义(见① 图. Fig. 527).
Fig. 527 进入窗口触发¶

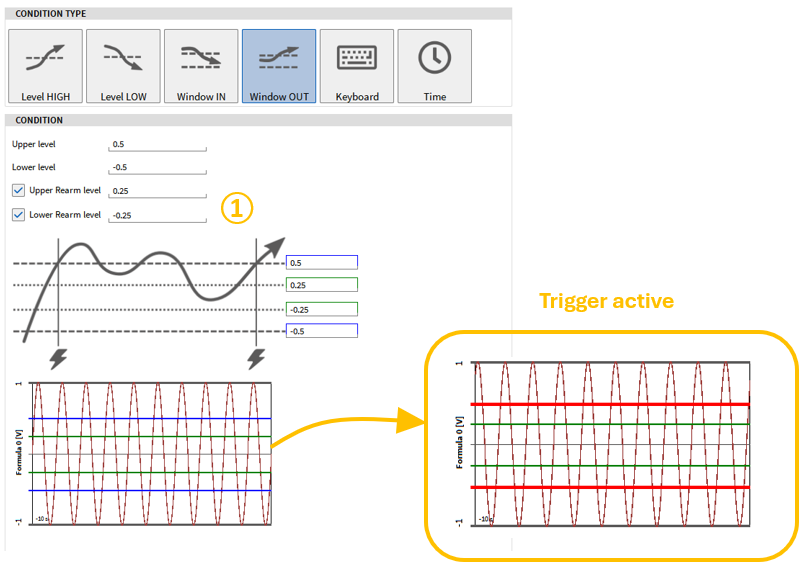

离开窗口: 当所选信号离开所设定区间时, 触发被激活。用户可以自定义设定此区间的上限和下限值 (见 图 Fig. 528). 在下次触发之前，信号必须通过一个“再触发”值，此触发值可以自定义(见① 图. Fig. 528).
Fig. 528 离开窗口触发¶
键盘触发: 由键盘按键控制键盘触发。用户可以选择两种不同的状态: “True while hold” 选项会在每次点击键盘按键时在“触发”和“非触发”状态之间切换。键盘按键的选择可以通过在选择区点击鼠标左键, 并点击键盘选择。在此示例中, 所选的按键为“空格键”。

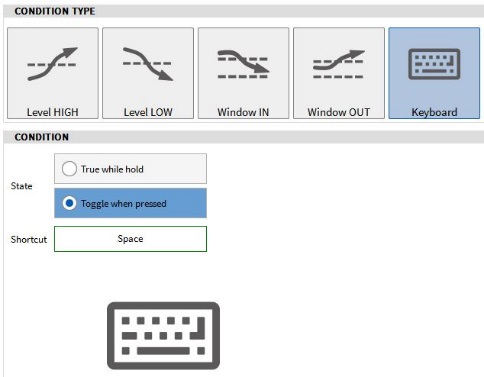

Fig. 529 通过键盘按键触发¶

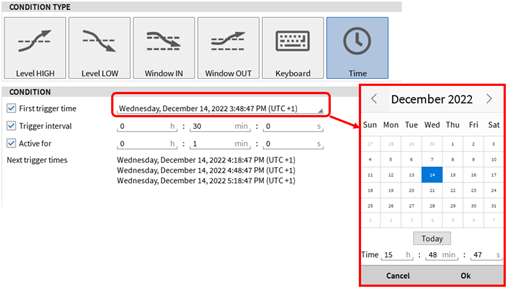

时间触发: 事件在依赖时间条件的情况下被激活。在图 Fig. 530 的例子中，该事件每30分钟激活一次，持续时间为1分钟，从2022年12月14日星期三的15:48:47开始。2022年12月14日星期三。如果在下方未输入持续时间, 则持续时间为1个采样点间隔。例如, 当选择1KHz采样率时, 持续时间为1ms。 如果所输入的持续时间超过范围时, 会有红色的提示 (见 ① 图. Fig. 531).
Fig. 530 基于时间条件触发¶
Note
Fig. 531 触发手册 - 补充信息¶
添加触发动作¶
设置事件条件后, 用户必须定义激活事件时需要执行的动作, 即触发动作。有四种不同的动作可用: “存储记录”、“警报”、“标记”和“快照”。每个动作都有一个子菜单选项, 每个选项所实现的功能不同, 这些不同功能将在以下各节中介绍。
Note
备注: 可以对每个触发事件添加多个触发动作。
存储动作¶

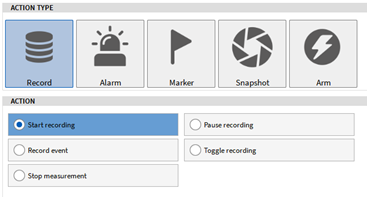

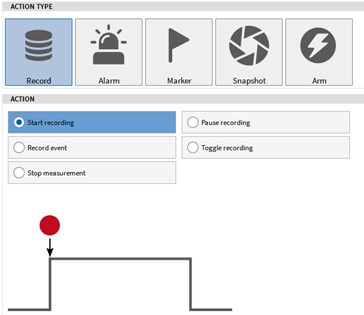

Fig. 532 触发-存储动作¶
开始存储: 当事件条件满足时, 开始进行数据存储。
暂停存储: 当事件条件满足时, 暂停数据存储。
存储事件: 仅存储满足事件条件的数据。
切换存储: 当事件条件满足时, 切换当前的存储状态。
停止存储: 当事件条件满足时, 停止数据存储

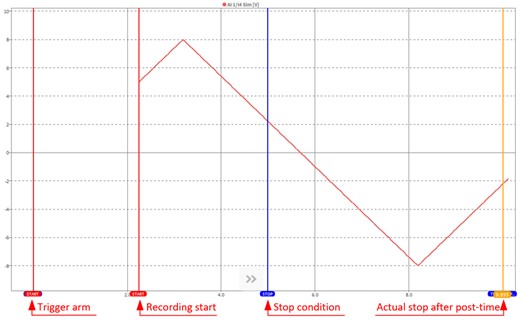

Fig. 533 触发 – 设置后置时间的存储示例¶
数字信号输出¶

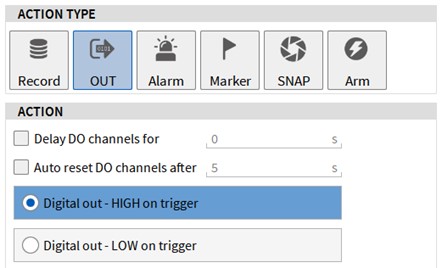

Fig. 534 触发 – 数字输出激活¶
此功能可用于创建一个脉冲信号用于例如触发准备，但是，在预览界面无法在出发预览中统计。
数字输出延迟时间: 数字通道触发的延迟时间。
自动重置DO通道时间: 数字通道恢复为默认设置电平的时间，以便于再次触发输出。
数字输出 – 触发高电平： 触发时数字通道输出高电平。
数字输出 – 触发低电平： 触发时数字通道输出低电平。
报警动作¶
Fig. 535 触发 - 报警动作¶
报警时添加标记: 当事件条件满足时, 会在数据上打一条事件标记。
定义数字输出延迟: 数字输出仅在定义的时间延迟之后，才会输出高或者低电平。
定义数字输出的自动复位延迟:数字输出只在定义的延迟后复位。
数字输出 – 触发输出高电平: 当事件满足条件时, 数字输出接口的状态会切换为高电平状态。输出的数字通道可以在右侧的通道列表选择。 同时, 可以设置输出电平重置事件, 重置事件间隔为0-3600秒可选。
数字输出 – 触发输出低电平: 当事件满足条件时, 数字输出接口的状态会切换为低电平状态。输出的数字通道可以在右侧的通道列表选择。同时, 可以设置输出电平重置事件, 重置事件间隔为0-3600秒可选
Note
标记动作¶

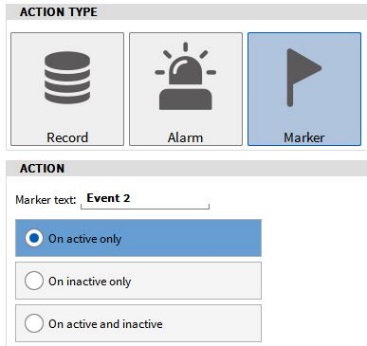

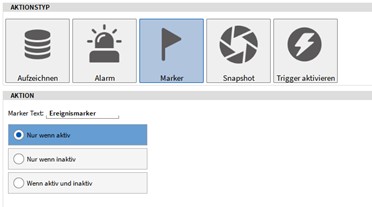

Fig. 538 触发- 标记动作¶
此动作可以在存储文件中添加一个标记, 并附带用户自定义的文本描述。
仅满足条件时: 仅当事件通过满足条件时添加标记。
仅不满足条件时: 仅当事件通过不满足条件时添加标记。
满足和不满足: 当事件通过满足和不满足状态时均添加标记。
Note
备注: 事件标记动作同样可以在连续存储模式下进行, 而不用基于事件触发。
快照动作¶
Fig. 539 触发- 快照动作¶
快照动作可以捕捉所选一个或多个通道在事件触发时的实时值、平均值、最大值、最小值、有效值、AC有效值、峰峰值等数值, 所需捕捉的通道可以在通道右侧的通道列表进行选择。(见 ① 图 Fig. 525) 。事件触发时刻捕捉的数值会生成新的通道, 可以在通道列表内找到 (见图 Fig. 540). 如果用户选择的是捕捉统计值, 此时我们可以定义所统计的时长 (见图. Fig. 539) 此统计时间在时间激活之前已经开始使用。

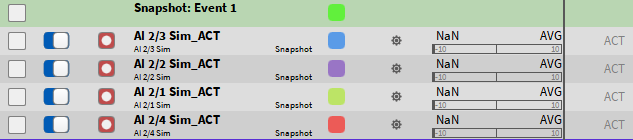

Fig. 540 快照通道列表¶
Note
备注: 同一个快照动作可以应用到多个通道, 只需要在右侧的通道列表内进行勾选即可 (见图. Fig. 541). 每一个选择的通道都会创建自己的独立快照结果通道列表 (见图. Fig. 542).
Fig. 541 选择多个通道进行快照动作¶
Fig. 542 每个所选通道均生成快照通道¶
激活触发准备¶

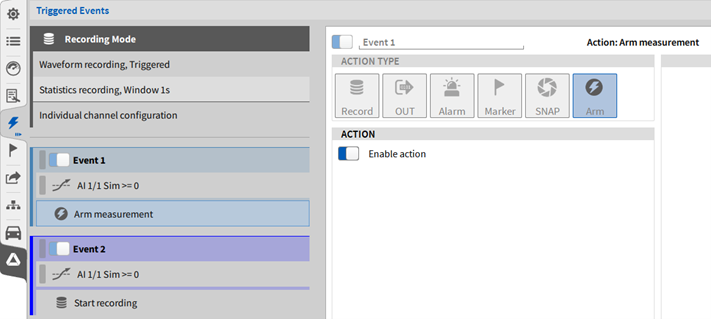

Fig. 543 触发 - 激活触发准备¶
激活触发动作可用于自动触发准备，从而激活其他设置的触发动作。满足触发条件后，启用基于事件的记录，并根据定义的触发事件开始和暂停记录。测量数据存储在一个文件中。这个动作也可以手动执行(见图 Fig. 543).
触发准备¶
如果选择了基于事件的触发存储, 在测试界面存储按钮处会出现一个“红色闪电”按钮 (见图. Fig. 544).
Fig. 544 事件触发状态下的触发准备按钮¶
按下存储按钮后, 基于事件的数据存储将准备就绪, 录制将根据定义的触发开始和停止条件开始存储或停止存储, 测量数据将写入同一个数据文件中。
Note
备注: 如果在设置触发条件时, 触发条件已经处于激活状态, 则此触发无效。 (必须在准备后, 触发值通过所设置的触发条件) 。
应用示例¶
通过某一输入通道进行触发存储¶
示例1¶
目标: 当某一模拟输入通道数值超过1时, 数据开始存储；当此通道数值超过2时, 暂停存储。
选择“基于事件触发”的存储模式 (见 图. Fig. 545):
Fig. 545 选择基于事件触发存储¶
添加event事件: 选择上升沿作为触发方式, 同时选择触发阈值为1。在右侧的通道列表内选择指定的模拟通道作为触发通道。(见图. Fig. 546):

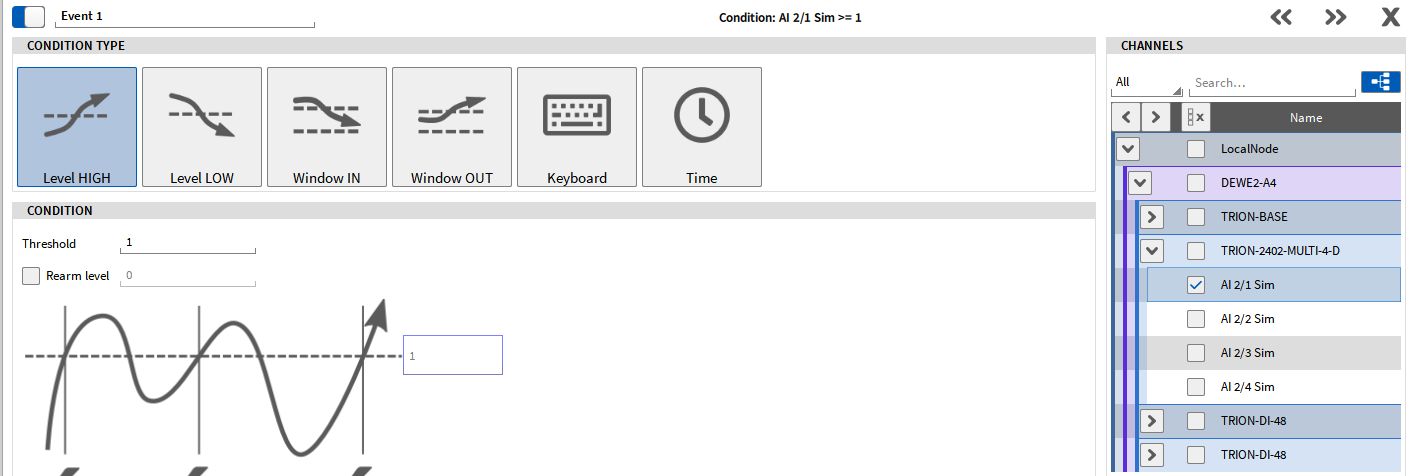

Fig. 546 上升沿触发; 触发值: 1¶
选择“开始存储”作为触发动作 (见 图. Fig. 547):
Fig. 547 触发存储动作¶
添加第二个event事件: 选择上升沿作为触发方式, 同时选择触发阈值为2。在右侧的通道列表内选择指定的模拟通道作为触发通道。(见图. Fig. 548):

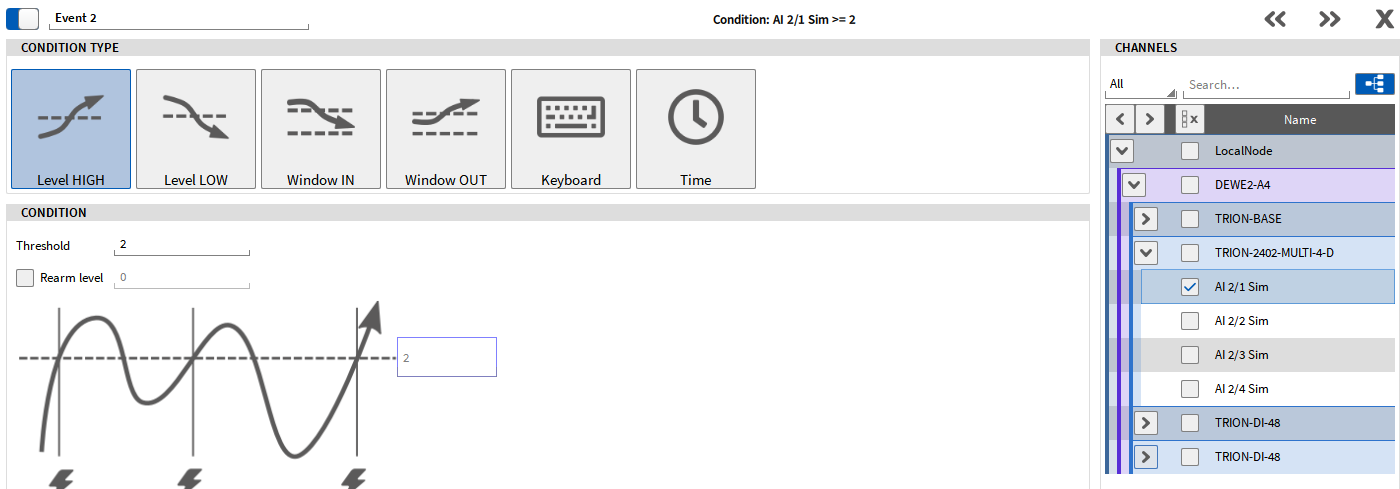

Fig. 548 上升沿触发; 触发值: 2¶

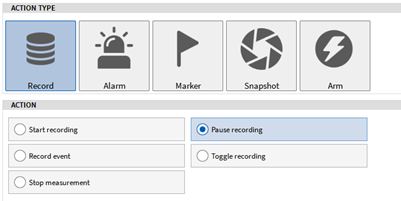

选择触发动作为“暂停存储” (见 图. Fig. 549):
Fig. 549 暂停存储动作¶
示例2^^^^^^^^^
目标: 每次当所选的模拟信号通道数值进入1和2之间时, 数据存储。此示例与上述示例1的不同之处在于, 示例1当信号低于2时, 不会开始存储, 并且不会在信号低于1时暂停存储。在此示例中2中, 情况也是如此。
选择“基于事件触发”的存储模式 (见 图. Fig. 550):
Fig. 550 选择存储方式为“基于事件触发”¶
选择“进入窗口”为触发条件, 并且设置上限和下限分别为1和2。在右侧的通道列表中, 选择所需作为触发的模拟输入通道。(见图. Fig. 551):

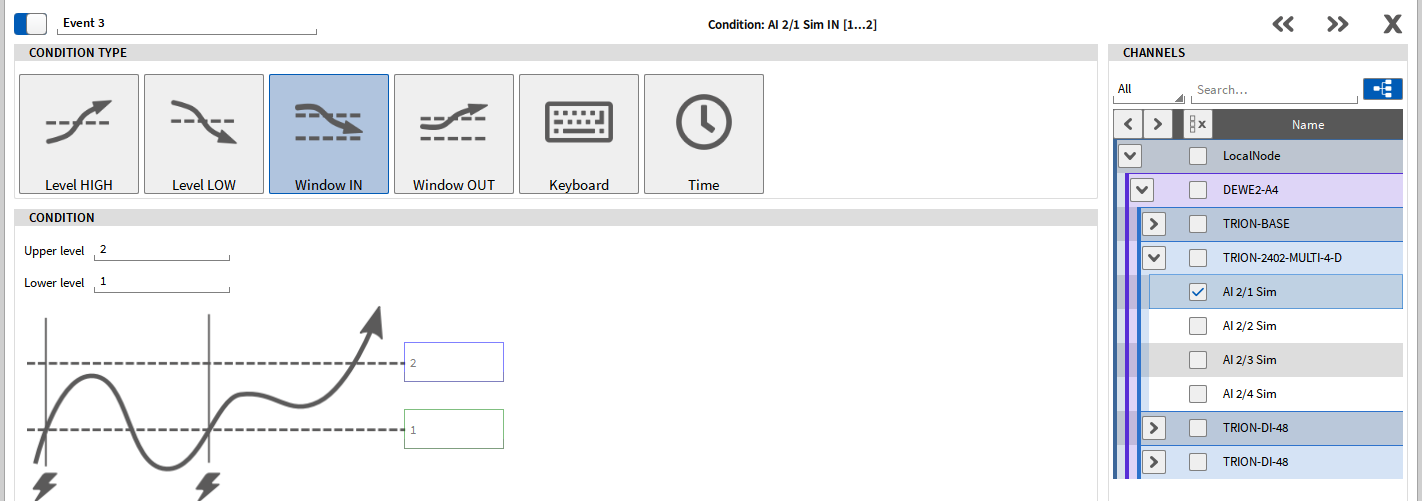

Fig. 551 进入窗口触发; 1…2¶

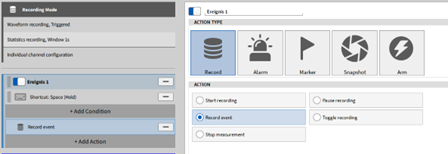

选择“存储事件”作为触发动作(见 图. Fig. 552):

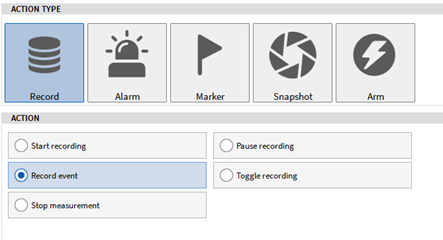

Fig. 552 “存储事件”动作模式¶
时间触发数据存储¶
目标: 每60分钟存储数据2分钟。
选择“基于事件触发”存储模式 (见图. Fig. 553):
Fig. 553 选择基于事件触发存储¶

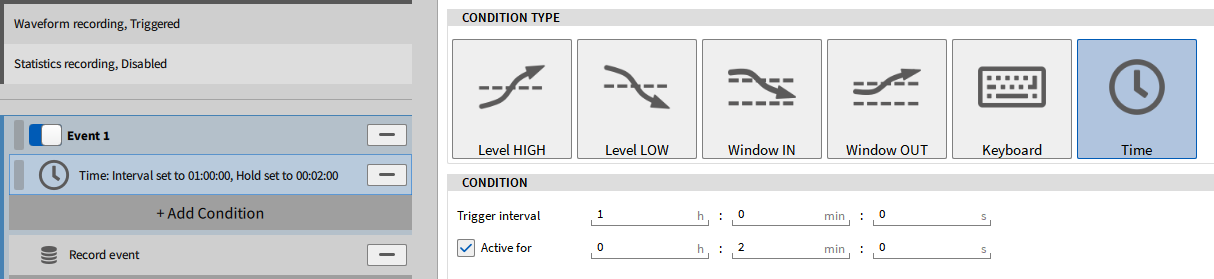

选择时间条件作为触发, 触发时间间隔为1小时, 且激活时间为2分钟 (见 图. Fig. 554):
Fig. 554 每60分钟存储数据2分钟¶
选择“存储事件” 动作(见 图. Fig. 555):
Fig. 555 “存储事件”动作模式¶
使用快照功能进行数据捕捉¶
目标: 当点击鼠标空格键时, 需要用快照功能捕捉4个模拟测试通道每0.5秒统计的有效值结果。同时, 当敲击空格键时, 需要在数据的时间轴上添加一个事件标记, 并使用数字输出接口输出一个高电平。
选择数据连续存储模式(见图. Fig. 544):
Fig. 556 选择数据连续存储模式¶

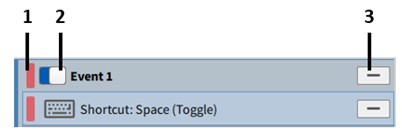

选择基于键盘触发模式, 并选择“保持”触发, 并选择空格键作为快捷键。(见图 Fig. 557):

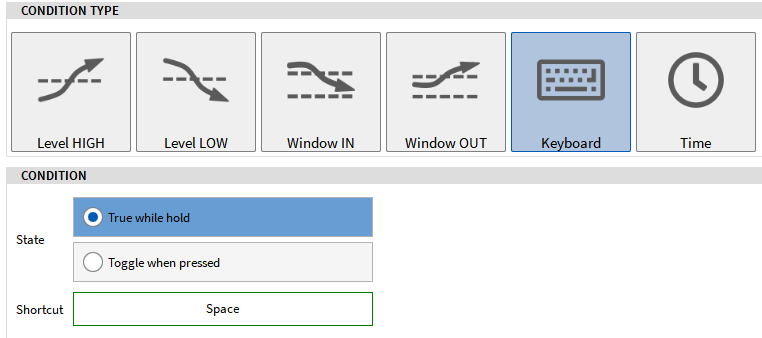

Fig. 557 空格键触发¶

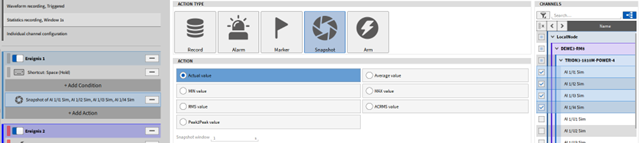

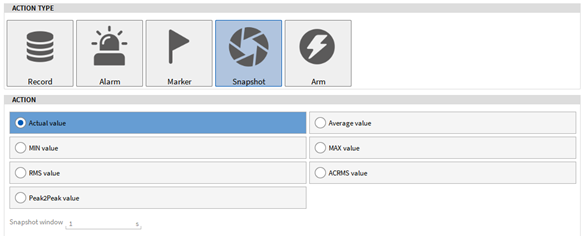

选择“快照”动作做为触发动作, 同时选择0.5秒统计RMS值作为快照需要捕捉的数据。所需要捕捉的模拟通道, 可以在右侧的通道列表内进行选择 (见图 Fig. 559) 。此时, 当敲击空格键时, 会自动捕捉所选通道的统计有效值。

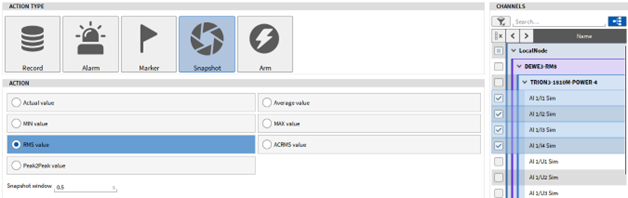

Fig. 558 快照动作设置¶

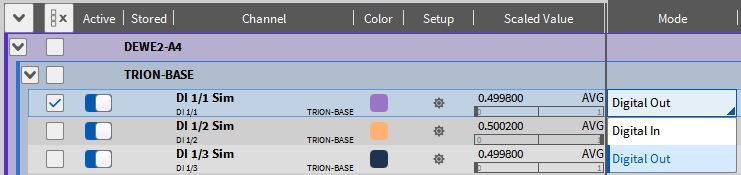

选择触发时输出数字高电平, 此时需要点击“+”添加另一个触发动作。选择警报动作, 并指定其“触发时高电平”。输出高电平的数字通道, 可以在右侧的通道列表选择 (如图 Fig. 558). 同时, 此数字通道的属性需要在通道设置中设置为“数字输出” (Fig. 536).

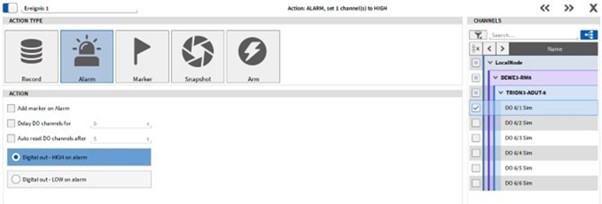

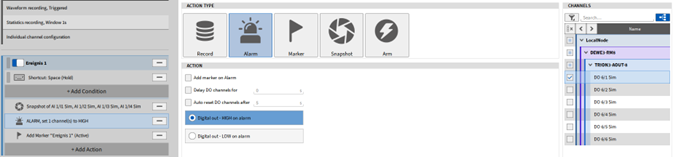

Fig. 559 警报动作设置¶
在事件发生时刻和快照数据捕捉时刻添加一个标记, 需要再点击“+”添加一个动作, 并将其定义为标记动作并选择仅事件激活时添加。此时我们就添加好了事件标记.

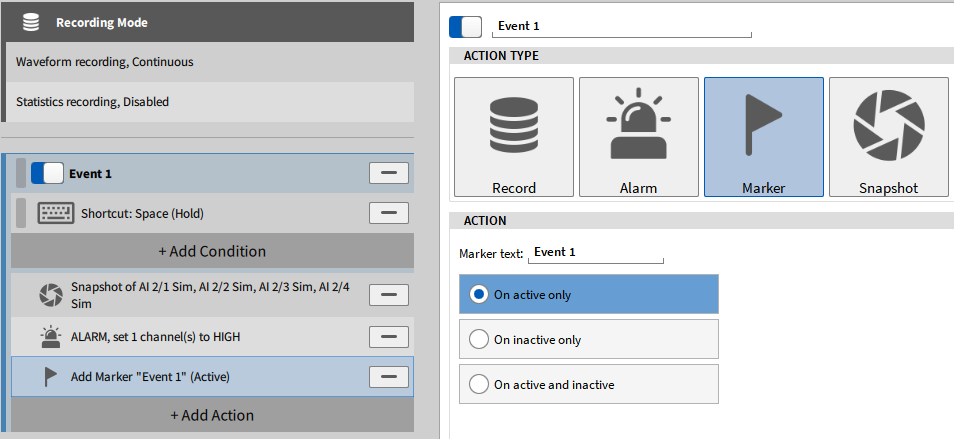

Fig. 560 标记动作设置¶
高级存储选项¶
在触发界面的“通道独立设置”选项中, 我们还可以选择高级存储模式, (见 ① 图. Fig. 561) 通道独立设置选项包含以下选项:
在事件触发设置下, 每通道以不同采样率进行存储。
选择不同的统计存储方式。
每通道以不同的统计时间间隔进行统计存储。
要激活使用每通道独立设置, 需要勾选“每通道独立设置”选项 (见 ② 图. Fig. 561).

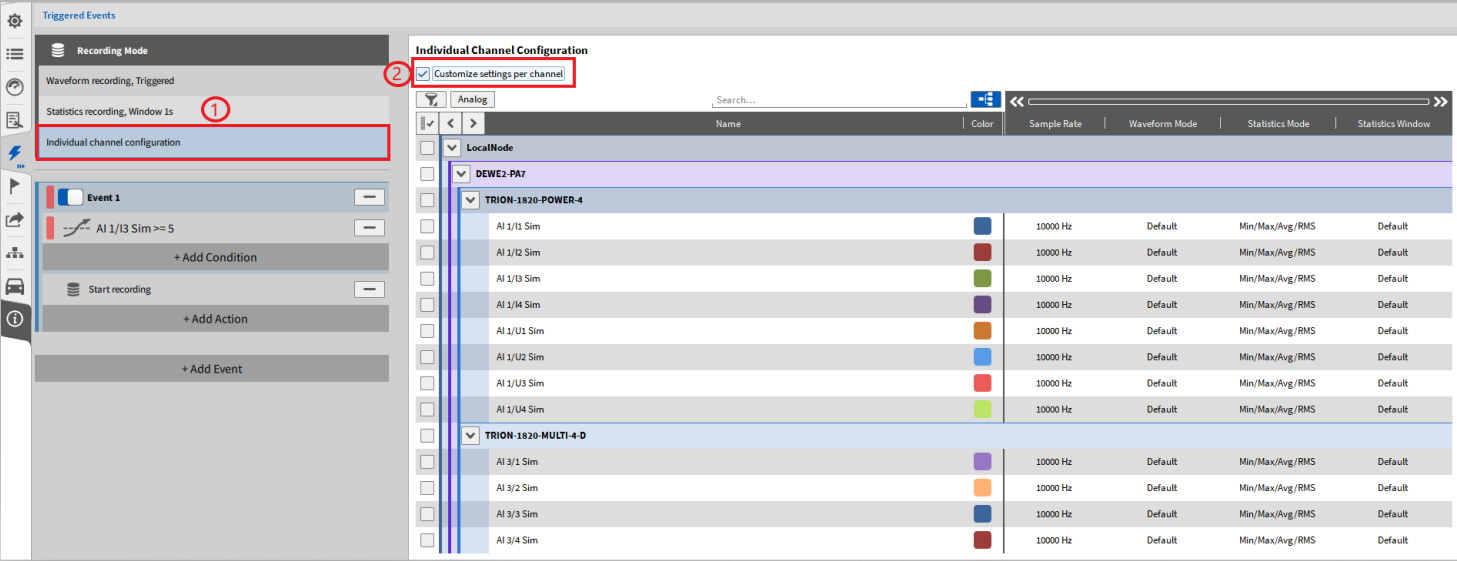

Fig. 561 触发界面的“每通道独立设置”¶
在此通道配置中, 可以找到数据通道列表中的一些已知设置, 例如通道过滤或颜色设置。这些设置在数据通道中进行了描述。因此我们这里只解释各个通道配置的三个选项:
全采样率存储
统计模式
统计窗口
Note
备注: 这里的采样率, 和通道设置内的采样率一样, 但是并无法在此进行设置。如果需要修改单独通道的采样率, 需要回到通道设置界面。详情可参见通道设置章节 通道采样率选择器.
波形存储模式¶
波形存储模式有2种选项可以设置 如图. Fig. 562.
Fig. 562 高级存储中的波形存储模式¶
“默认”设置需要参考之前的触发设置章节, 如需要详细的信息, 请参照“事件触发”章节 (事件触发) 。连续存储的意思是, 从“准备触发”时刻开始, 此通道将始终按照采样率设置进行存储, 而不受触发事件设置的影响 (
)。

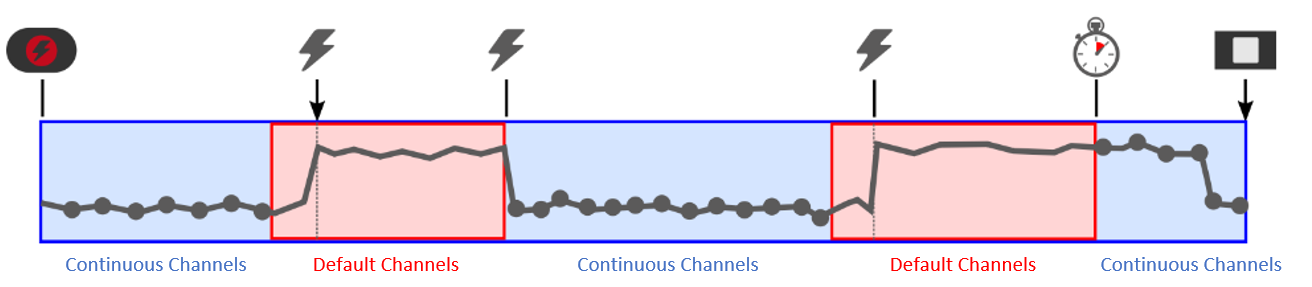

其他设置“默认”的通道, 只有当事件触发时, 才会按照设定的采样频率进行存储。 关于通道何时进行存储, 以何种方式存储的示例, 可以参照图 Fig. 563。当在测试界面激活“准备触发”按钮时, 设置为“连续存储”的通道即开始以设置采样频率开始存储, 当触发条件满足时, 设置为“默认”的通道才会按照采样率进行存储
Fig. 563 连续和默认存储示例¶
可以在“采样率”一列中看到存储通道的所选采样率。若要更改采样率, 请转到“数据通道”列表。
Note

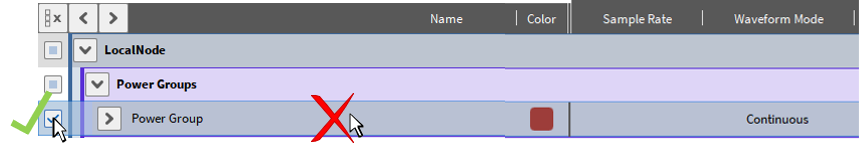

I备注: 如果想要修改一个POWER功率组下所有计算参数通道的存储模式 , 此时需要将所对应功率组的勾选框选中, 然后再修改波形存储模式 (见 图. Fig. 564). 如果仅仅是选择了单个参数然后修改了存储模式, 此模式不会对功率组下的其他参数有效。当然, 功率组下的所有参数, 也可以独立设置每个参数的存储模式.
Fig. 564 为整个功率组设置存储模式¶
统计模式¶
“统计存储”模式下提供了以下的功能选项, 图. Fig. 565>.
关: 此通道不会计算存储统计值
最小/最大/平均/有效: 这四类计算值将会计算, 并存储到数据文件中。
跳点: 跳点存储, 仅存储每段统计区间的第一个采样点
Fig. 565 高级存储模式里的“统计存储”选项¶
统计窗口¶

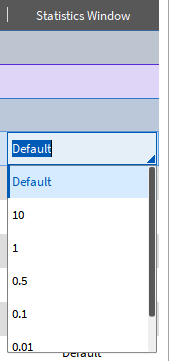

每个通道的统计窗口时间都可以独立设置, 参照图. Fig. 566.
“默认”模式设置, 请参照触发下的统计设置。见 图. Fig. 567.
对于统计时间间隔, 可以从下拉菜单中选择, 或者可以输入统计时间, 时间从
到10秒。
Fig. 566 高级存储模式下的统计窗口时间设置¶

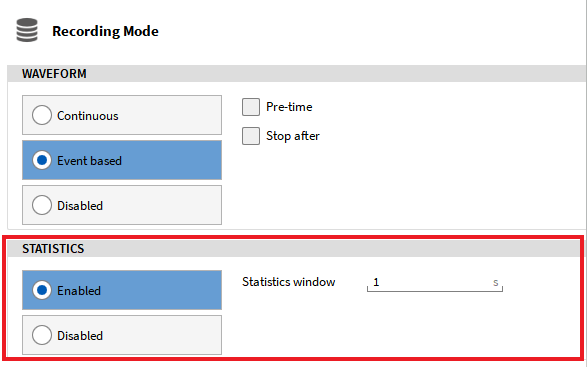

Fig. 567 触发模式下设置统计计算¶
Note
备注: 如果在触发模式下, 统计计算被禁用 (见 图. Fig. 567) , 则在单通道独立设置中, 统计选项窗口也会消失。
示例¶
T此章节的示例, 将会帮助用户更清晰的理解高级存储模式。
图. Fig. 568 和图. Fig. 569 的两个图例设置, 演示了如何实时存储POWER功率组计算的参数, 但是实际的原始电压和电流数据是在一定条件下才存储。同时, 对于原始数据, 存储的采样率也是各通道不相同 (参照 通道采样率选择器).

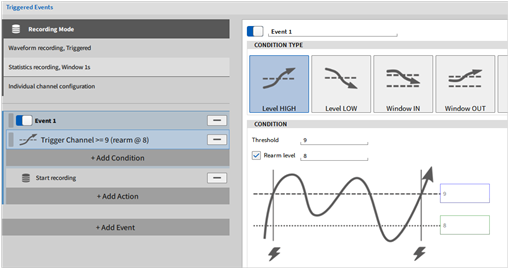

Fig. 568 示例: 触发事件设置¶

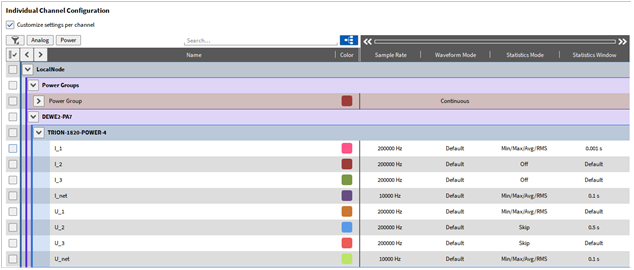

Fig. 569 示例: 每通道独立设置¶
为了实时连续存储POWER功率组计算参数, 将存储方式设置为“连续存储” (波形存储模式).
当测试界面完成触发准备时, 所有的功率组计算通道会被记录和存储。
TRION-1820-POWER-4板卡上的原始通道, 波形存储方式设置为“默认”, 这意味着这些通道将遵循触发存储的原则。通过图 Fig. 568 我们可以看到, 当触发通道的数值超过9V时, 才会进行触发存储。在此时刻, 原始的电压和电流通道才会按照200KHz的采样率进行存储, U-net通道则按照10Hz进行统计。
同时这些通道还具有不同的统计存储设置:
通道 I_1: 会按照 0.001秒的统计窗口计算最小/最大/平均/有效值 。
通道 I_2 和 I_3: 统计计算关闭, 无统计计算结果。
通道 I_net: 会按照0.1秒的统计窗口计算存储最小/最大/平均/有效值。
通道 U_1: 会按照默认时间设置统计存储最小/最大/平均/有效值。此默认时间是触发设置界面的设置1秒。
通道 U_2: 每0.1秒时间间隔内, 只存储第一个采样点数据。
通道 U_3: 每1秒时间间隔内, 按照触发设置内的时间间隔, 只存储第一个采样点数据。
通道 U_net: 会按照0.1秒的统计窗口计算存储最小/最大/平均/有效值。
对于单通道独立配置进行正确的设置, 可以创建出复杂的存储设置方式。
