显示界面菜单

显示界面 总览

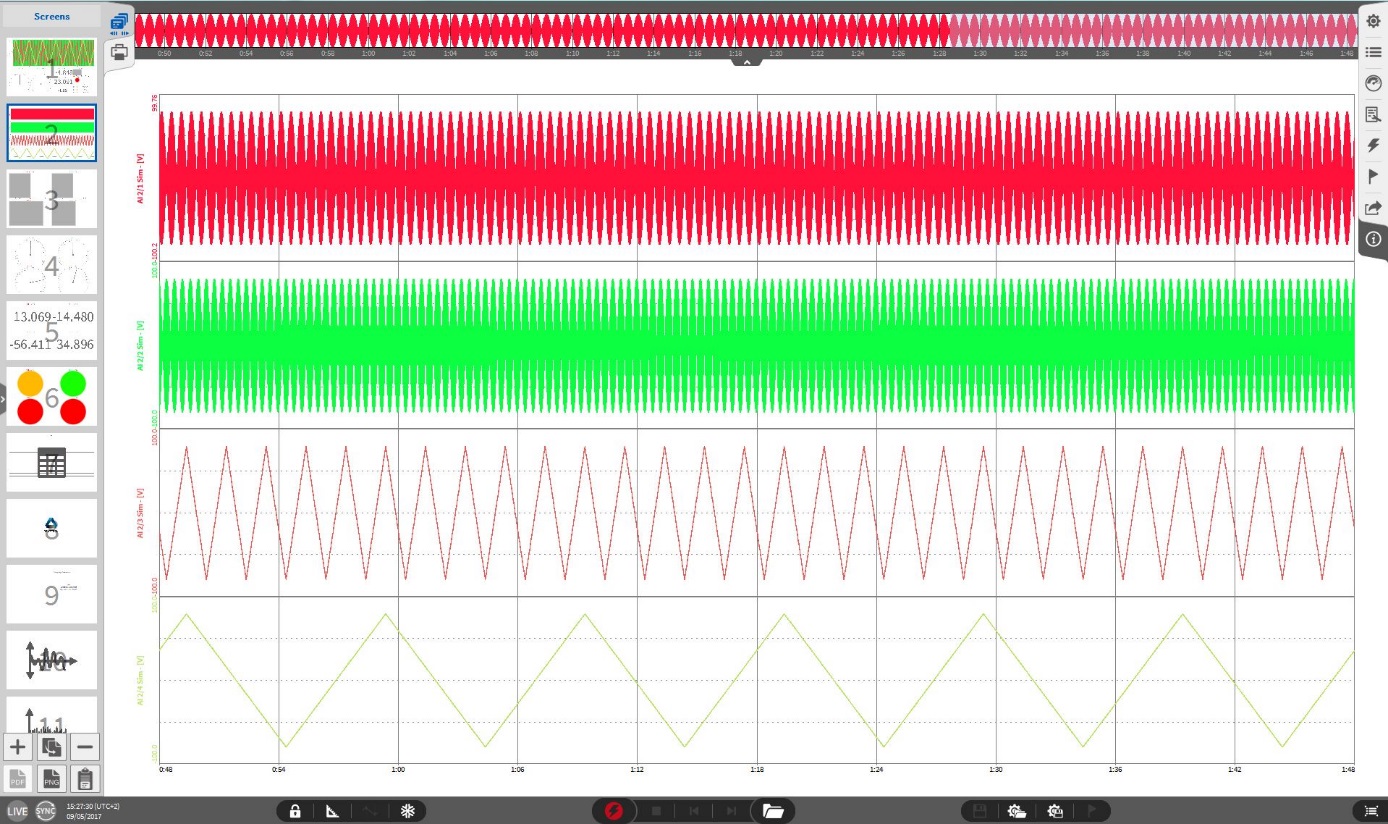

Fig. 625 显示界面 菜单 - 总览

在 显示界面 菜单中，用户可以管理其测量界面。通过单击图标，一列已创建的测量界面缩略图将会出现，如图 Fig. 625 所示。通过点击“+”和“-”按钮，用户可以在 显示界面 菜单底部添加或删除测量界面。

要切换当前显示的测量屏幕，只需在概览中单击所需显示的屏幕即可。同样，对于测量界面的显示顺序，也可以通过选中并长按鼠标2秒钟，当屏幕底部出现蓝色条框时，保持鼠标点击状态，拖动调整其位置。

如果使用了多个显示器，可以将软件中的某一个显示界面拖曳到另一个显示器显示数据。操作同调整位置类似，将需要用其他显示器显示的界面用鼠标点住2秒，在此界面底部出现蓝色条框时，可以拖动界面到其他显示器，然后松开鼠标进行显示。

显示在 概览栏 和波形记录仪中的 黄色光标 与任意界面上的所有显示工具相关联。例如，当在界面1的波形记录仪中移动黄色光标时，界面3上数字表所显示的数值会根据黄色光标的实际位置同步更新。

此外，测量屏幕可以保存为模板，以便稍后重新加载或转移到其他设备。此功能可以通过点击“+”下方的“TPL”按键实现。模板会将当前界面的布局和配置保存到路径C:\Users\Public\Documents\Dewetron\Oxygen\Templates，可以将此文件拷贝到其他设备中使用。要加载模板，需要使用“+”按钮右侧的魔法棒按钮。如果在通道菜单中创建了阶次分析或功率组，默认情况下，阶次分析/功率组界面的模板也会保存在与其他模板相同的位置。更多详细信息请参照《阶次分析与功率组手册》。

Note

备注：当 显示界面 菜单处于部分展开状态时，系统的性能可能会受此影响降低。

显示界面 菜单底部的按钮（见图 Fig. 626）具有以下功能：

Fig. 626 屏幕菜单中的按钮

Table 66 “屏幕”菜单中按钮的功能

序号	功能	描述
1	添加	在最后一个界面之后添加一个空白测量界面
2	加载屏幕	可以加载以前保存的测量显示界面配置。
3	复制界面	在最后一个界面之后复制一份所选界面
4	删除	删除所选界面
5	保存测量界面设置	当前测量设置的布局和配置将被保存为模板。
6	导出界面	将所选界面导出为.png 或.jpg 图片
7	复制到粘贴板	如果未选择某个显示工具，则会将整个界面复制到剪贴板； 如果选择了某个显示工具，则会将此显示工具复制到粘贴板。

将界面保存为视频

将 显示界面 菜单展开至全屏后，Save Screen as Video*（将界面保存为视频）功能将在 *PLAY 模式下可用（见图 Fig. 627）。在 LIVE 模式或 REC 模式下，此功能显示为灰色不可用。

展开方式为：按住鼠标左键将 显示界面 菜单栏拖动到右侧，或直接双击 显示界面 菜单。

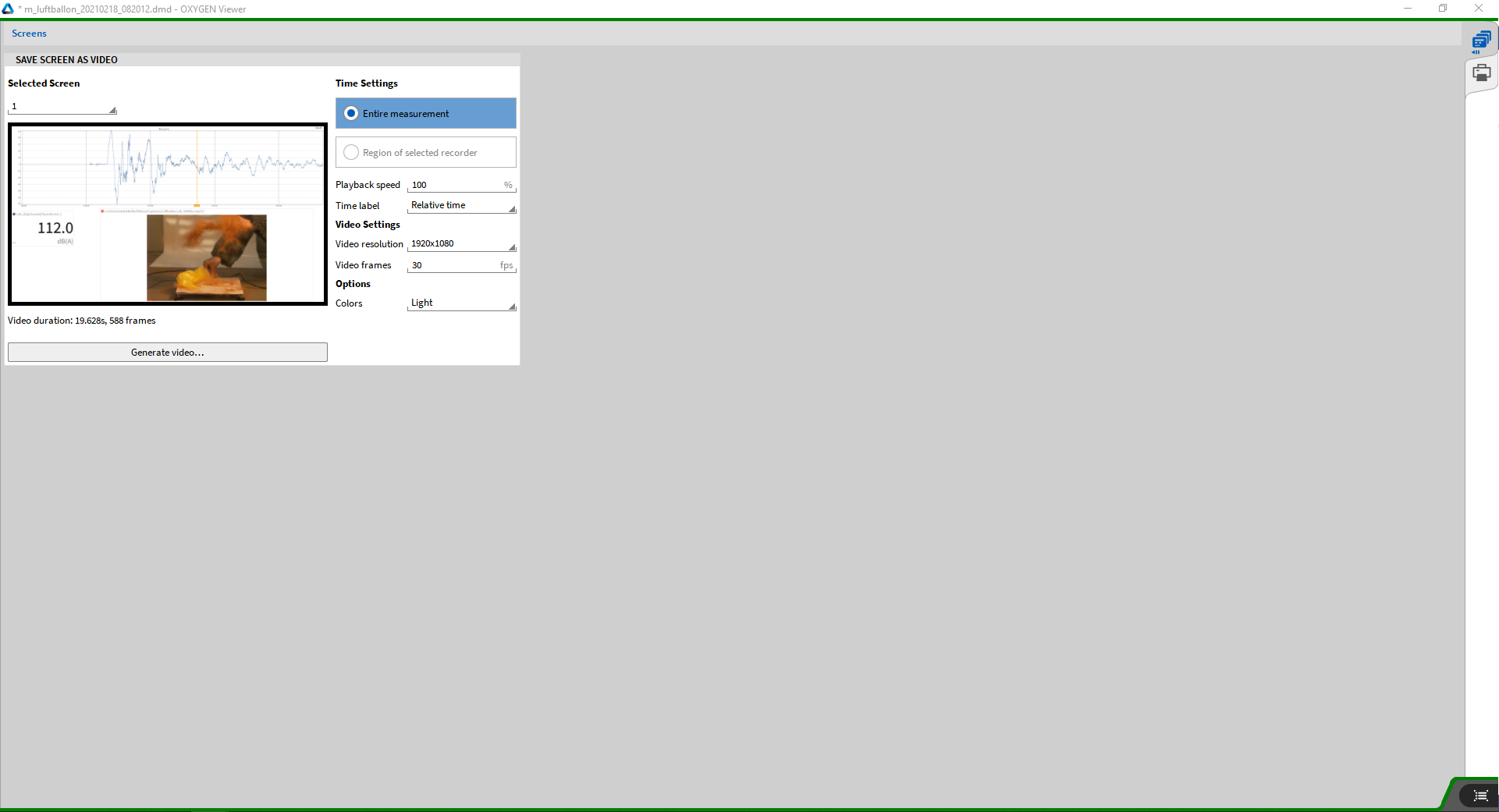

Fig. 627 测量界面全屏展开

Fig. 628 显示的是此功能的可选设置：

• 选择屏幕：选择一个屏幕，将此屏幕数据导出为视频文件。

• 时间设选择置：

  • 选择要导出为视频的区间，整个测量数据或者本界面所选波形记录仪的区域

    Note

    备注：此选项要求已选中一个波形记录仪。

  • 视频播放速度可以选择0.1~100%，默认播放速度是存储真实速度的100%。

  • 选择时间标签：无、相对时间或绝对时间。

• 视频设置：

  • 选择视频分辨率 (640x480, 1280x720, 1920x1080).

  • 选择视频帧速率，帧速率范围10-100帧。

• 选项：

  测量背景可选择浅色或深色配色方案

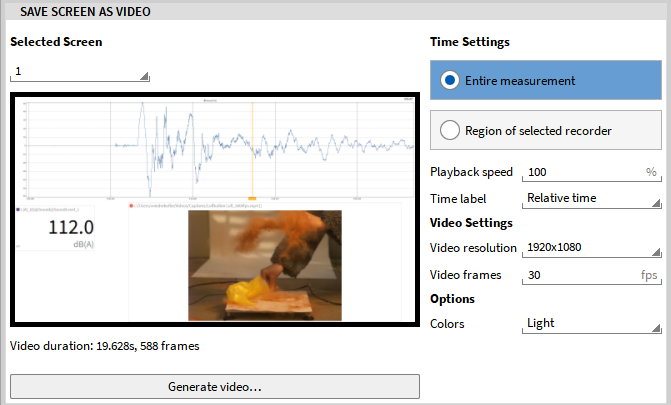

  Fig. 628 *Save Screen as Video*（将界面保存为视频）功能菜单

点击“创建视频”按钮，需要定义视频存储的名称和路径。视频文件将会被保存为.mkv格式
