Exporteinstellungen

Exporteinstellungen – Übersicht und Exportoptionen für eine \*.csv-Datei

Abb. 526 Exporteinstellungen – Übersicht und Exportoptionen für eine *.csv-Datei

Im PLAY Modus kann eine aufgezeichnete Datei in folgende Formate exportieren:

  • *.csv-Format

  • *.txt-Format

  • *.mdf4-Format

  • *.mat-Format

  • *.xlsx-Format

  • *.rsp (rpc III)-Format

  • *.wav-Format

  • *.dat-Format (DIADEM)

  • *.nt-Format (DynaWorks)

  • *.h5-Format

  • *.uff-Format

  • *.imc2-Format (FAMOS)

  • *.tdms-Format (LabVIEW)

  • *.nc-Format (NetCDF)

  • *.datx-Format (DSPCon)

Die Kanäle für den Export können in der Kanalliste in den Exporteinstellungen ausgewählt werden(Abb. 526).

Aktiven Rekorderbereich oder Bereich zwischen Cursors exportieren

Der Benutzer hat die Möglichkeit nur den aktiven Rekorderbereich des ausgewählten Rekorders oder den Bereich zwischen den Cursors zu exportieren. Abhängig davon ob die Cursors aktiv sind, wird eine der folgenden Optionen zum Export angezeigt (siehe Abb. 527). Diese Option ist für alle Datenformate verfügbar.

Aktiven Rekorderbereich oder Bereich zwischen Cursors exportieren

Abb. 527 Aktiven Rekorderbereich oder Bereich zwischen Cursors exportieren

Bemerkung

diese Optionen sind nur verfügbar, wenn das Export-Menü nicht auf die volle Größe geöffnet wird. Wenn das Menü ganz geöffnet ist, sind diese Optionen deaktiviert und die ganzen aufgezeichneten Daten werden exportiert.

Exportieren einer Datei mit getriggerten Daten mit dem Trigger auf Null ausgerichtet

Zeitstempel in exportierter Datei auf Null ausrichten

Abb. 528 Zeitstempel in exportierter Datei auf Null ausrichten

Zeitstempel in einer exportierten Datendatei mit einem Triggerevent können am Trigger ausgerichtet werden (siehe ① in Abb. 528). Wenn Align to trigger nicht ausgewählt ist, wird der 0s-Zeitstempel beim Start der Aufzeichnung und nicht beim Trigger gesetzt (siehe ② in Abb. 528). Wenn Align to trigger ausgewählt ist, wird der Zeitstempel beim Trigger auf Null gesetzt. Die Zeit vor dem Triggerereignis (z.B. die Pre-Time) ist dann negativ (siehe ③ in Abb. 528). Wenn mehr als ein Triggereevent in einer Aufzeichnung enthalten ist, wird das erste Triggerevent auf null gesetzt, sofern die Option Align to trigger ausgewählt ist. Diese Option ist für *.txt, *.csv und *.xlsx-Export möglich.

Exportoptionen für eine *.csv-Datei

Wenn eine *.csv-Datei als Format ausgewählt wird, werden folgende Optionen angezeigt (siehe Abb. 529):

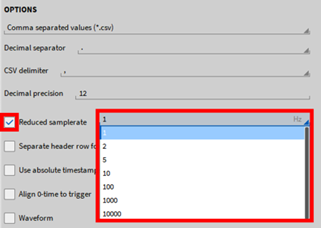

Exportoptionen für eine \*.csv-Datei

Abb. 529 Exportoptionen für eine *.csv-Datei

  • Wählen Sie das Dezimalzeichen ‘.’ oder ‘,’

  • Wählen Sie das CSV Trennzeichen ‘,’ oder ‘;’

  • Wählen Sie die Präzision der Dezimalstellen zwischen 1 bis 20 Stellen; die Dezimalstellen werden auf die definierte Präzision gerundet.

  • Auswahl der separaten Zeilen für Einheiten schreibt die Einheiten in eine eigene Zeile unter den Kanalnamen.

  • Wählen Sie absolute Zeitstempel verwenden oder exportieren Sie die relativen Zeitstempel bei nicht-Auswahl

  • Waveform: wählen Sie ob Waveform-Daten exportiert werden sollen.

  • Datenlücken füllen: wählen Sie, ob Datenlücken gefüllt werden sollen, wenn mehrere Kanäle mit unterschiedlichen Sampleraten exportiert werden. Dabei werden die Samples der Kanäle mit geringerer Samplerate wiederholt, bis ein neues Sample vorhanden ist.

  • Statistik: wählen Sie welche statistischen Parameter exportiert werden sollen.

Exportoptionen für eine *.txt-Datei

Wenn eine *.txt-Datei als Format ausgewählt wird, werden folgende Optionen angezeigt (siehe Abb. 530):

Exportoptionen für eine \*.txt-Datei

Abb. 530 Exportoptionen für eine *.txt-Datei

  • Wählen Sie das Dezimalzeichen ‘.’ oder ‘,’

  • Wählen Sie die Präzision der Dezimalstellen zwischen 1 bis 20 Stellen; die Dezimalstellen werden auf die definierte Präzision gerundet.

  • Auswahl der separaten Zeilen für Einheiten schreibt die Einheiten in eine eigene Zeile unter den Kanalnamen.

  • Wählen Sie absolute Zeitstempel verwenden oder exportieren Sie die relativen Zeitstempel bei nicht-Auswahl

  • Waveform: wählen Sie ob Waveform-Daten exportiert werden sollen.

  • Datenlücken füllen: wählen Sie, ob Datenlücken gefüllt werden sollen, wenn mehrere Kanäle mit unterschiedlichen Sampleraten exportiert werden. Dabei werden die Samples der Kanäle mit geringerer Samplerate wiederholt, bis ein neues Sample vorhanden ist.

  • Statistik: wählen Sie welche statistischen Parameter exportiert werden sollen.

  • Wählen Sie ob Headerdaten exportiert werden sollen

  • Wählen Sie ob die Ereignisse exportiert werden sollen

  • Wählen Sie ob Aufnahmestart/-dauer exportiert werden sollen

  • Wählen Sie ob die Kanalliste exportiert werden sollen

Exportoptionen für eine *.mdf4-Datei

Wenn eine *. mdf4 -Datei als Format ausgewählt wird, werden folgende Optionen angezeigt (siehe Abb. 531):

Exportoptionen für eine \*.mdf4-Datei

Abb. 531 Exportoptionen für eine *.mdf4-Datei

  • Wählen Sie, ob die Daten zu einem komprimierten mdf4.1 oder unkomprimierten mdf4.0 Format exportiert werden sollen.

  • Wählen Sie ob Zeitdaten und/oder statistische Daten exportiert werden sollen

  • Headerdaten und Ereignisse werden standardmäßig exportiert. Die Anzeige dient nur dem informellen Zweck.

Exportoptionen für eine *.mat-Datei

Wenn eine *.mat-Datei als Format ausgewählt wird, werden folgende Optionen angezeigt (siehe Abb. 532):

Exportoptionen für eine \*.mat-Datei

Abb. 532 Exportoptionen für eine *.mat-Datei

  • Wählen Sie zwischen Komprimiert and Normal für den Export (die exportierte Datei ist im 7.3 MAT Format)

    • Komprimiert: die *.mat-Datei wird während des Exports komprimiert. Dementsprechend dauert der komprimierte Export etwas länger als der normale Export.

    • Normal: die *.mat-Datei wird während des Exports nicht komprimiert. Dementsprechend ist der normale Export etwas schneller als der komprimierte, jedoch ist die resultierende *.mat-Datei auch größer.

  • Headerdaten und Ereignisse werden standardmäßig exportiert. Die Anzeige dient nur dem informellen Zweck.

  • Wählen Sie ob Zeitdaten und/oder statistische Daten exportiert werden sollen

Exportoptionen für eine *.Excel (xlsx)-Datei

Wenn eine Excel-Datei als Format ausgewählt wird, werden folgende Optionen angezeigt (siehe Abb. 533):

Exportoptionen für eine \*.Excel (xlsx)-Datei

Abb. 533 Exportoptionen für eine *.Excel (xlsx)-Datei

  • Auswahl der separaten Zeilen für Einheiten schreibt die Einheiten in eine eigene Zeile unter den Kanalnamen.

  • Wählen Sie absolute Zeitstempel verwenden oder exportieren Sie die relativen Zeitstempel bei nicht-Auswahl

  • Waveform: wählen Sie ob Waveform-Daten exportiert werden sollen.

  • Datenlücken füllen: wählen Sie, ob Datenlücken gefüllt werden sollen, wenn mehrere Kanäle mit unterschiedlichen Sampleraten exportiert werden. Dabei werden die Samples der Kanäle mit geringerer Samplerate wiederholt, bis ein neues Sample vorhanden ist.

  • Statistik: wählen Sie welche statistischen Parameter exportiert werden sollen.

  • Wählen Sie ob eine neue Tabelle erstellt werden soll:

  • pro Datei (für Multi-File Aufzeichnungen)

  • pro Event (für getriggerte Aufzeichnungen)

  • Andernfalls wählen Sie keine Teilung

Bemerkung

Da die Zeilenanzahl einer Excel-Tabelle auf 1048576 (220) limitiert ist, werden die Daten auf eine neue Tabelle geschrieben, sofern das Limit erreicht wurde.

Exportoptionen für eine *.rsp (rpc III)-Datei

Exportoptionen für eine \*.rsp-Datei

Abb. 534 Exportoptionen für eine *.rsp-Datei

Derzeit gibt es keine Optionen für dieses Format.

Exportoptionen für eine *.wav-Datei

Exportoptionen für eine \*.wav-Datei

Abb. 535 Exportoptionen für eine *.wav-Datei

Auswahl von PCM oder Float Format.

  • PCM: 16-Bit Integer Format

  • Float: 32-Bit floating point Format

Das PCM Format resultiert in einer um die Hälfte kleineren Exportdatei, ist jedoch nicht so genau wie das Float Format.

Exportoptionen für eine *.dat-Datei (DIADEM)

Exportoptionen für eine \*.dat-Datei

Abb. 536 Exportoptionen für eine *.dat-Datei

Der DIADEM-Export unterstützt nur den Export von Waveform Daten aber nicht den Export reduzierter (statistischer) Daten. Es können nur skalare Kanäle wie analoge Kanäle oder Formeln exportiert werden.

Pro Export werden drei separate Dateien erstellt:

  • *.dat-file beinhaltet Header Informationen

  • *.R32-file beinhaltet die Daten

  • *.R64-file beinhaltet die Zeitstempel

Exportoptionen für eine *.nt- Datei (DynaWorks)

Exportoptionen für eine \*.nt- Datei

Abb. 537 Exportoptionen für eine *.nt- Datei

Dieser Export erstellt eine Datei im DynaWorks Neutral File Format. Dieser Export unterstützt nur den Export von Waveform Daten aber nicht den Export reduzierter (statistischer) Daten.

Jeder Kanal wird in eine separate Datei exportiert. Zusätzliche Header werden für bestimmte Datenbanken benötigt.

Detaillierte Informationen über diesen Export können im DynaWorks-Export Manual gefunden werden welches auf dem DEWETRON CCC-portal (https://ccc.dewetron.com/) verfügbar ist.

Exportoptionen für eine *.h5-Datei

Dieser Export generiert eine Datei im HDF5 Format.

Exportoptionen für eine \*.h5-file

Abb. 538 Exportoptionen für eine *.h5-file

Wählen Sie ob die Datei komprimiert exportiert werden soll. Dieser Export unterstützt Waveform-Daten und inkludiert Metadaten aber unterstützt nicht den Export von Statistikdaten (Reduzierte Daten).

Exportoptionen für eine *.uff-Datei

Dieser Export generiert eine Datei im binären oder ASCII-Universaldateidatensatzformat 58.

Exportoptionen für eine \*.uff-Datei

Abb. 539 Exportoptionen für eine *.uff-Datei

Dieser Export unterstützt nur den Export von Waveform-Daten. Der Export von User reduced (Statistik)-Daten wird nicht unterstützt. Dieses Format bietet die folgenden Exportoptionen:

  • Dateiformat: Wählen Sie zwischen Binär und ASCII

  • Kanaleinstellungen: Wählen Sie, ob alle Kanäle in eine gemeinsame Datei exportiert werden sollen oder ob jeder Kanal in eine separate Datei exportiert werden soll.

Exportoptionen für eine *.imc2-Datei

Dieser Export generiert eine Datei im *.imc2 Format.

Exportoptionen für eine \*.imc2-Datei

Abb. 540 Exportoptionen für eine *.imc2-Datei

In den Optionen kann der NaN-Wert für die exportierte Datei definiert werden.

Exportoptionen für eine *.tdms-Datei

Dieser Export generiert eine Datei im *.tdms Format für die weitere Verwendung in NI LabVIEW.

Exportoptionen für eine \*.tdms-Datei

Abb. 541 Exportoptionen für eine *.tdms-Datei

Wählen Sie ob ein absoluter Zeitstempel für asynchrone Kanäle verwendet werden soll.

Exportoptionen für eine *.nc-Datei (NetCDF)

Dieser Export erzeugt das Network Common Data Format (NetCDF).

Exportoptionen für eine \*.nc-Datei

Abb. 542 Exportoptionen für eine *.nc-Datei

Dieser Export unterstützt nur den Export von Waveform-daten, nicht aber den von (reduzierten) Statistikdaten. Die folgenden Versionen dieses Formats sind verfügbar:

  • NetCDF3

  • NetCDF4

  • NetCDF5

Exportoptionen für eine *.datx-Datei (DSPCon)

Dieser Export generiert eine Datei im *.datx Format für die Verwendung in Software von DSPCon.

Exportoptionen für eine \*.datx-Datei

Abb. 543 Exportoptionen für eine *.datx-Datei

Dieser Export unterstützt nur synchrone Kanäle. Asynchrone Kanäle, wie die einer Leistungsgruppe, können nicht exportiert werden.

  • NetCDF3

  • NetCDF4

  • NetCDF5

Batch-Export

Die Batch-Export-Option von OXYGEN bietet die Möglichkeit, mehrere *.dmd-Dateien nacheinander mit den gleichen Exporteinstellungen automatisch zu exportieren. Öffnen Sie dazu die erste *.dmd-Datei, die exportiert werden soll, und gehen Sie in das Export-Menü (siehe Abb. 544).

Export-Menü

Abb. 544 Export-Menü

Wählen Sie das gewünschte Exportformat (einschließlich der einzelnen Optionen) und die zu exportierenden Kanäle aus (siehe ① Abb. 544). Drücken Sie als nächstes die Schaltfläche Batch Export (siehe ② Abb. 544). Es öffnet sich ein Popup-Fenster, in dem der Benutzer andere *.dmd-Dateien auswählen kann, deren Daten mit den gleichen Exporteinstellungen exportiert werden sollen, die für die erste Datei ausgewählt wurden (siehe Abb. 545). Nachdem Sie alle gewünschten Dateien ausgewählt haben, drücken Sie Open.

Popup-Fenster zur Auswahl zusätzlicher \*.dmd-Dateien für den Expor

Abb. 545 Popup-Fenster zur Auswahl zusätzlicher *.dmd-Dateien für den Expor

Das Batch-Export-Menü öffnet sich mit einer Liste aller ausgewählten *.dmd-Dateien (siehe Abb. 546). Der Zielordner für die exportierten Dateien kann angegeben werden.

Batch-Export-Menü

Abb. 546 Batch Export-Menü

Drei zusätzliche Optionen können ausgewählt werden:

  • Vorhandene Dateien überschreiben

  • Nach Fehler fortfahren

  • Alle Kanäle exportieren

Drücken Sie Start, um den Batch-Export zu starten. Der Fortschritt wird angezeigt, während der Export läuft. Der Name der Exportdatei entspricht dem *.dmd-Dateinamen.

Batch-Exportfenster nach Abschluss des Exports

Abb. 547 Batch-Exportfenster nach Abschluss des Exports

Nach Abschluss des Exports (siehe Abb. 547) kann das Batch-Export Fenstergeschlossen werden.

Bemerkung

  • Falls nur bestimmte Kanäle exportiert werden sollen, müssen die Namen des ausgewählten Kanals in allen *.dmd-Dateien identisch sein. Alternativ ist es möglich, alle Kanäle aus den ausgewählten Dateien zu exportieren.

  • Alle *.dmd-Dateien, die für den Stapelexport ausgewählt werden, müssen sich im selben Ordner befinden.

  • Jede *.dmd-Datei wird in eine separate Datei exportiert

  • Die Daten werden immer vom Messbeginn bis zum Messende exportiert. Aktive Rekorder-/Cursorbereiche werden ignoriert

    • Fehler, die während des Exports auftreten, können die Folgenden sein:

    • Kanal nicht gefunden - Ein Kanal, der für den Export ausgewählt ist, ist in einer der *.dmd-Dateien nicht enthalten

    • Datei nicht zugänglich - Eine *.dmd-Datei ist in einem anderen OXYGEN Viewer geöffnet

  • Exportdatei ist bereits vorhanden

  • Der Batch-Export wird gestoppt, falls ein Fehler auftritt, aber es ist möglich, mit dem Export fortzufahren, wenn die Option Nach Fehler fortsetzen ausgewählt ist.

  • Die Datei, für die ein Fehler auftritt, wird während des Batch-Exports übersprungen

Automatischer Export nach Aufzeichnungsende

OXYGEN bietet die Möglichkeit die Daten direkt nach einer Messung automatisch zu exportieren in ein oben definiertes Datenformat mit den jeweiligen Exportoptionen.

Um den automatischen Export zu aktivieren, folgen Sie folgende Schritte:

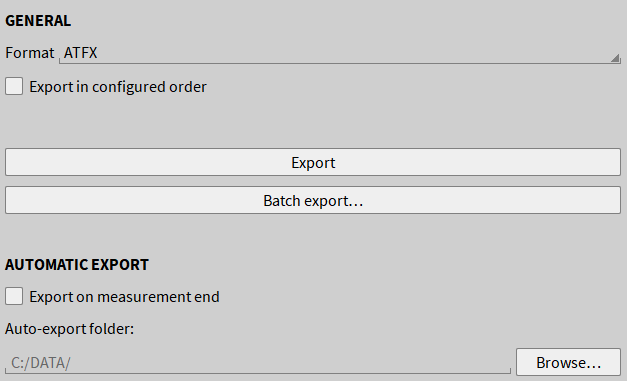

  • Öffnen Sie das Export-Menü auf die volle Größe (siehe Abb. 548):

Export-Menü, automatischer Export

Abb. 548 Export-Menü, automatischer Export

  • Wählen Sie entweder alle oder einzelne Kanäle, welche automatisch exportiert werden sollen, nachdem die Messung zu Ende ist (siehe ① in Abb. 548) auf der linken Seite in der Kanalliste.

  • Wählen Sie das gewünschte Datenformat und die jeweiligen Exportoptionen (siehe ② in Abb. 548).

  • Klicken Sie auf die Checkbox Export nach Aufzeichnungsende (siehe ③ in Abb. 548).

  • Definieren Sie den Ordner, in welchem die Daten für den automatischen Export gespeichert werden sollen (siehe ④ in Abb. 548).

Für weitere Details der Exportoptionen siehe:
